Alfa Laval AlfaQ™ platenwarmtewisselaars worden gebruikt voor HVAC-toepassingen en zijn gecertificeerd volgens het AHRI certificeringsprogramma voor vloeistof/vloeistof warmtewisselaars (LLHE). De certificering waarborgt dat de thermische performance in overeenstemming is met de door de fabrikant gepubliceerde specificaties. De AHRI-certificering is de enige wereldwijde, onafhankelijke prestatie-certificering voor platenwarmtewisselaars.
Al jarenlang wordt door de platenwarmtewisselaarindustrie de dimensionering van aangepast. Fabrikanten passen de berekeningen aan om kosten voor componenten te minimaliseren, zodat een kleinere platenwarmtewisselaar kan worden aangeboden tegen een aantrekkelijke prijs. Het resultaat hiervan is echter dat de eindgebruiker een onder-gedimensioneerde warmtewisselaar geleverd krijgt, en geconfronteerd wordt met een verhoogd energieverbruik, hogere operationele kosten en de milieuprestatie die in het gedrang komt.
Deze ‘herberekeningen’ maken het lastiger om een warmtewisselaar te kiezen die de benodigde performance levert en verhogen het risico dat deze ondermaats presteert. Dit zorgt voor onzekerheden bij iedereen die betrokken is bij het advies, de selectie en het gebruik van warmtewisselaars – adviseurs, bestekschrijvers en eindklanten – en ondermijnt het algemene vertrouwen in de industrie.
Er is maar één manier om zekerheid vanaf het begin te waarborgen – AHRI prestatiecertificering.
Het Air-conditioning, Heating, and Refrigeration Institute (AHRI) is een non-profit organisatie en de enige onafhankelijke organisatie die op wereldwijde schaal de prestaties van vloeistof/vloeistof warmtewisselaars certificeert.
Het AHRI certificeringsprogramma biedt een onafhankelijke verificatie van de thermische performance, en waarborgt dat de platenwarmtewisselaar zal presteren conform de door fabrikant gepubliceerde specificaties.
Voor meer informatie over AHRI certificering: bezoek de officiële AHRI website.

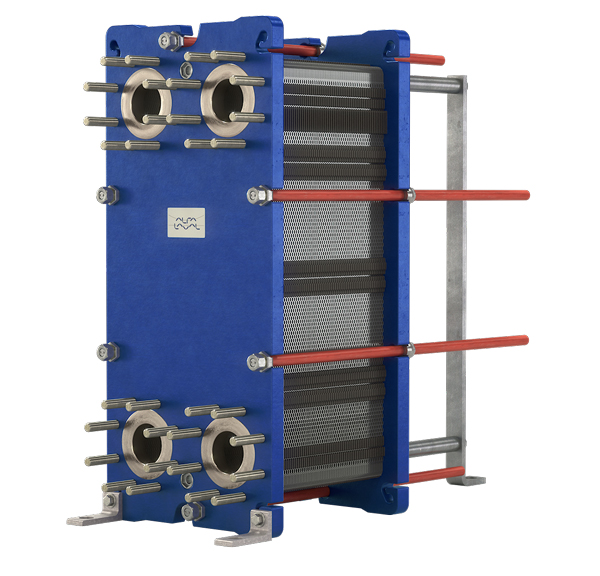

Het warmteoverdrachtoppervlak van een platenwarmtewisselaar met pakkingen bestaat uit een aantal geribde platen die tussen het frame en de drukplaten wordt gemonteerd om de ontwerpdruk te handhaven. De vloeistoffen stromen normaliter in tegenstelde richting door de warmtewisselaar om een maximale thermische performance en kleine temperatuurverschillen te realiseren.
AlfaQ is beschikbaar met verschillende persdiepten en hoeken van het chevron-patroon en diverse profielen die zorgvuldig ontworpen en geselecteerd worden om een optimale performance te leveren. Het CurveFlow™ en chocolade patroon van de distributiezone zijn twee kenmerken die ervoor zorgen dat vloeistoffen gelijkmatig over de plaat verdeeld worden. Hierdoor wordt het volledige warmteoverdrachtoppervlak benut en worden stagnerende zones waar vervuiling zich zou kunnen ophopen vermeden.
De hoge turbulentie tussen de platen resulteert in een hogere warmteoverdracht-efficiëntie, maar veroorzaakt wel drukval. Onze warmtewisselaar-specialisten kunnen u helpen bij het ontwerp en bij het selecteren van het model en de configuratie die geschikt is voor uw specifieke toepassing, en die een maximale prestatie levert met een minimale drukval.
Wanneer u de aanschaf van een platenwarmtewisselaar overweegt is het belangrijk om te weten dat platenwarmtewisselaars niet allemaal hetzelfde zijn. De hieronder uitgelichte kenmerken zijn dan ook de moeite waard om nader te onderzoeken. Samen bieden ze vele voordelen, waaronder een lagere total cost of ownership (TCO), hogere efficiëntie en een betere veiligheid voor uw medewerkers.
Een van de belangrijkste kenmerken van een platenwarmtewisselaar. De distributiezone zorgt ervoor dat het volledige warmteoverdrachtoppervlak benut wordt en minimaliseert vervuiling.
Een inefficiënte distributiezone met ongelijkmatige stroming veroorzaakt ongelijke verdeling van de vloeistof en ophoping van vuil.
Een lijmvrije pakking met superieure uitlijning die een perfecte afdichting en probleemloos onderhoud waarborgt. De bevestiging aan de plaat wordt verbeterd door de vijf bevestigingspunten.
Andere pakkingontwerpen, zoals klikpakkingen, hebben slechts één bevestigingspunt op de plaat. Wanneer dit punt wegvalt, is de pakking niet langer aan de plaat bevestigd.
Swing feet maakt het mogelijk de voeten van de warmtewisselaar los te maken en deze naar de zijkant te draaien. Hierdoor kan de warmtewisselaar snel en gemakkelijk geopend worden voor onderhoud en inspectie.
De meeste platenwarmtewisselaars hebben aan het frame en/of drukplaat vastgeschroefde of gelaste steunvoeten. Deze kunnen vaker blokkeren en dienen bovendien volledig verwijderd te worden voor onderhoud. De benodigde onderhoudstijd met dit type steunvoeten neemt hierdoor toe.
De hoekgeleiding houdt alle platen in het platenpakket uitgelijnd gedurende het sluiten van de warmtewisselaar. De platen zijn ontworpen met hoeken die de platen in positie brengen en het platenpakket stabiliseren tijdens het aantrekken.
Het ontbreken van een adequaat uitlijnsysteem zou ertoe kunnen leiden dat het platenpakket gaat bewegen, waardoor de platenpakketten doorbuigen en gaan lekken.
De drukplaat moet gemakkelijk langs de draagstang geschoven kunnen worden om toegang te krijgen tot het platenpakket. De oplossing is een roller bovenop de draagstang waar de drukplaat aan bevestigd is. Deze roller maakt het mogelijk om de zware drukplaat gemakkelijk te verplaatsen. Het onderhoud kan hierdoor gemakkelijk en snel worden uitgevoerd. De roller is van metaal vervaardigd om het grote gewicht van de drukplaat te kunnen dragen.
Wanneer de roller minder robuust is uitgevoerd kan deze defect raken. Hierdoor kan de drukplaat vastlopen en niet meer in beweging gebracht worden op het moment dat onderhoud nodig is.
Een voorziening tussen de kop van de trekbout en de frameplaat die wrijvingskrachten reduceert en onderhoud vergemakkelijkt.
Het ontbreken van lagerblokken veroorzaakt meer wrijving en verhoogt het risico van verfbeschadigingen aan het frame en dus corrosie, waardoor de frameplaat vroegtijdig vervangen moet worden.
.
Zorgt ervoor dat platen zichzelf uitlijnen omdat deze maar op één manier passen. Vijfpunts-uitlijning vergemakkelijkt het onderhoud aanzienlijk.
Veel alternatieve uitlijnsystemen sluiten de opening tussen de draagstang en de plaat niet af, waardoor plaatpakketten kunnen doorbuigen en lekkageproblemen ontstaan.
Platenwarmtewisselaars spelen in de meeste toepassingen een essentiële rol. Als ze niet goed werken, kan dit leiden tot een lagere productkwaliteit, lagere veiligheid en hogere energiekosten. En als ze niet werken, kan dit leiden tot kostbare stilstand en aanzienlijke productieverliezen. Daarom is het zo belangrijk om onderhoud te plegen – en om dit op de juiste manier te doen.
