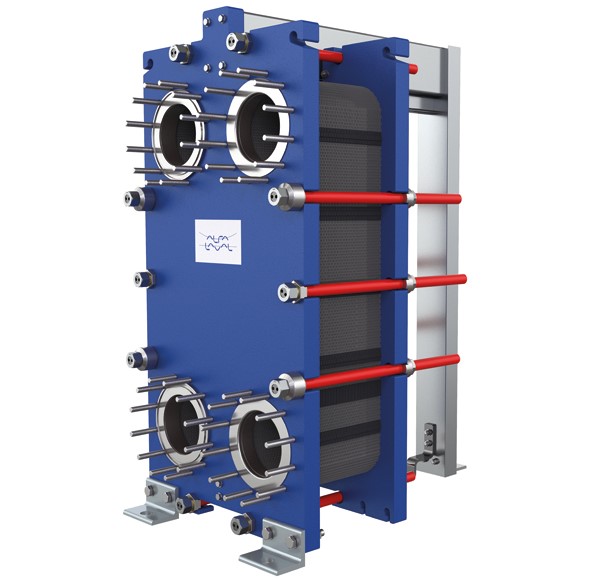

Industriële semi-gelaste platenwarmtewisselaars met pakkingen worden toegepast wanneer pakkingen niet geschikt zijn voor een van de media. Semi-gelaste platenwarmtewisselaars kunnen ook een hogere ontwerpdruk aan vergeleken met een platenwarmtewisselaar die volledig met pakkingen is uitgevoerd.
In de semi-gelaste warmtewisselaar stroomt het koudemiddel door laser gelaste, afgedichte kanalen, terwijl vloeibare pekel door de tegenovergelegen, met pakkingen uitgevoerde kanalen stroomt.
Semi-welded GPHEs are used in refrigeration applications as:
Het warmteoverdrachtoppervlak van een platenwarmtewisselaar met pakkingen bestaat uit een aantal geribde platen die tussen het frame en de drukplaten wordt gemonteerd om de ontwerpdruk te handhaven. De vloeistoffen stromen normaliter in tegenstelde richting door de warmtewisselaar om een maximale thermische performance en kleine temperatuurverschillen te realiseren.
De afdichting tussen de platen van een industriële semi-gelaste warmtewisselaar bestaat afwisselend uit laserlassen en pakkingen. Het laser gelaste kanaal is geschikt voor vloeistoffen die niet compatibel zijn met normale pakkingen en kan ook een hogere ontwerpdruk aan vergeleken met platenwarmtewisselaars die volledig zijn uitgevoerd met pakkingen. Daarnaast waarborgt het Alfa Laval RefTight™ afdlichtingssysteem een uniforme afdichtingssterkte over de gehele poortgatafdichting.
De industriële semi-gelaste reeks is beschikbaar met verschillende persdiepten en hoeken van het chevron patroon en diverse profielen die zorgvuldig ontworpen en geselecteerd zijn om een optimale performance te leveren. Het CurveFlow™ en chocolade patroon van de distributiezone zijn twee kenmerken die ervoor zorgen dat vloeistoffen gelijkmatig over de plaat verdeeld worden. Hierdoor wordt het volledige warmteoverdrachtoppervlak benut en worden stagnerende zones waar vervuiling zich zou kunnen ophopen vermeden.
De hoge turbulentie tussen de platen resulteert in een hogere warmteoverdracht-efficiëntie, maar veroorzaakt wel drukval. Onze warmtewisselaar-specialisten kunnen u helpen bij het ontwerp en bij het selecteren van het model en de configuratie die geschikt is voor uw specifieke toepassing, en die een maximale prestatie levert met een minimale drukval.
De industriële semi-gelaste reeks kan op vele manieren geconfigureerd worden. De animatie toont een 1-pass configuratie van een volledig met pakkingen uitgevoerde platenwarmtewisselaar. Het stromingsprincipe van een semi-gelaste warmtewisselaar is hetzelfde. Het verschil is dat elke tweede kanaal afgedicht is door middel van een laserlas in plaats van een pakking. Multi-pass met 2 of meer doorgangen aan elke zijde is eveneens mogelijk.
Het is belangrijk om te begrijpen dat platenwarmtewisselaars niet allemaal hetzelfde zijn. De hieronder uitgelichte kenmerken zijn belangrijk om nader te onderzoeken, samen bieden ze veel voordelen, waaronder een lagere total cost of ownership (TCO), hogere efficiëntie en een betere veiligheid voor uw medewerkers.
Voor een optimale afdichting van semi-gelaste modellen, wordt de las apart gepositioneerd – buiten de ringpakking – waardoor een gelijke afdichtingskracht over de volledige poortgat-pakking en een hoge performance door het gelaste kanaal gewaarborgd wordt.
De afdichtingslas wordt vaak aan de binnenkant van de groef van de ringpakking geplaatst. In combinatie met oneffenheden in de groef van het poortgat, bestaat het risico dat het ruwe oppervlak van lasverbinding tegen de pakking drukt waardoor deze onder spanning komt te staan en kapot gaat.
Een van de belangrijkste kenmerken van een platenwarmtewisselaar. De distributiezone zorgt ervoor dat het volledige warmteoverdrachtoppervlak benut wordt en minimaliseert vervuiling.
Een inefficiënte distributiezone met ongelijkmatige stroming veroorzaakt ongelijke verdeling van de vloeistof en ophoping van vuil.
Een lijmvrije pakking met superieure uitlijning die een perfecte afdichting en probleemloos onderhoud waarborgt. De bevestiging aan de plaat wordt verbeterd door de vijf bevestigingspunten.
Andere pakkingontwerpen, zoals klikpakkingen, hebben slechts één bevestigingspunt op de plaat. Wanneer dit punt wegvalt, is de pakking niet langer aan de plaat bevestigd.
Model MK15-BW
Model MK15 W
Platenwarmtewisselaars spelen in de meeste toepassingen een essentiële rol. Als ze niet goed werken, kan dit leiden tot een lagere productkwaliteit, lagere veiligheid en hogere energiekosten. En als ze niet werken, kan dit leiden tot kostbare stilstand en aanzienlijke productieverliezen. Daarom is het zo belangrijk om onderhoud te plegen – en om dit op de juiste manier te doen.
