ThinkTop®

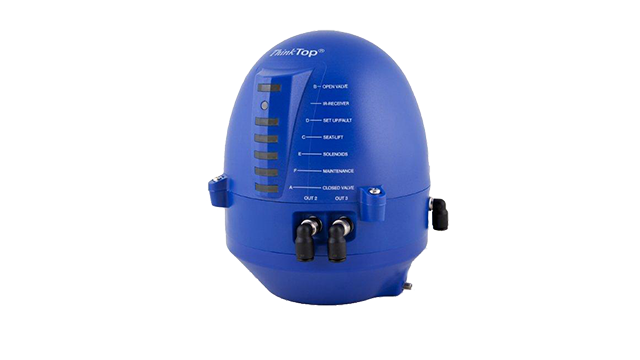

Hoe werkt de ThinkTop® DeviceNet?

Werking

Het sensorsysteem detecteert nauwkeurig de beweging van de klepstang en de positie van de klep op elk moment, met een nauwkeurigheid van ± 0,1 mm door het gebruik van microchipsensoren. Om de huidige kleppositie te bepalen, berekenen de sensorchips op de sensorplaat de hoek tussen het axiale magnetische veld dat wordt geproduceerd door een indicatiestift gemonteerd op de klepstang. De solenoïdekleppen ontvangen signalen van het PLC-systeem om de pneumatische klep te activeren of deactiveren. Vervolgens zendt het terugkoppelingssignalen die maximaal vier klepposities en -toestanden aangeven terug naar het PLC-systeem. In de besturingseenheid kunnen maximaal drie elektrische solenoïdekleppen perslucht fysiek omzetten in mechanische energie om de pneumatische klepbediening te activeren of deactiveren. Elke besturingseenheid past op elke Alfa Laval hygiënische klep en biedt een tolerantieband voor kleppen om productverontreiniging en storingen te voorkomen. Dit elimineert de noodzaak om de sensoren opnieuw af te stellen en verhoogt de productiviteit. LEDs geven eenvoudig alle klepposities, solenoïde-activering, instellingen en lokale foutindicatie op de besturingseenheid weer.

Stevig en duurzaam

Ontworpen voor gebruik in vrijwel elke omgeving, beschikt ThinkTop® DeviceNet over een robuuste, duurzame en betrouwbare klepsensor- en besturingsunit. Het hygiënische ontwerp weerstaat de effecten van fysieke impact, vervuiling, vorst, UV-straling en temperaturen tot 85°C en ondersteunt tegelijkertijd continue productie.

Volledig waterdicht en IP66/IP67-conform, beschikt ThinkTop® DeviceNet over de geavanceerde GORE™ beschermende ventilatietechnologie, die watercondensatie en het binnendringen van stof, water en andere deeltjes in de controlkop voorkomt. De controlkop kan daarom worden afgespoten met water of reinigingsvloeistof zonder dat belangrijke instellingen in gevaar komen. Dit draagt bij aan maximale hygiëne en elimineert effectief problemen door corrosie en externe verontreiniging.

De standaard klepbediening

ThinkTop® DeviceNet combineert Alfa Laval-kwaliteit met standaardfunctionaliteit voor geautomatiseerde detectie en bediening van sanitaire kleppen. ThinkTop® DeviceNet biedt een duurzaam waterdicht ontwerp, een bewezen en van nature veilig ontwerp, lage totale eigendomskosten en is beschikbaar in DeviceNet-versies.

Robuuste en effectieve klepautomatisering

Het betrouwbare en geautomatiseerde ontwerp van de ThinkTop® DeviceNet draagt bij aan procesveiligheid:

• Niet-aanraak, instel-en-vergeet sensor systeem met maximaal drie magneetventielen. Detecteert zowel de toestand als de positie van de klepstam met een nauwkeurigheid van ± 0,1 mm. Instelparameters worden opgeslagen maar, voor grotere flexibiliteit en gebruiksgemak, kunnen eenvoudig worden hergeprogrammeerd. Omdat de microchipsensoren direct in de bedieningskop zijn ingegoten, zijn ze minder gevoelig voor de effecten van temperatuur, trillingen en drukschokken.
• Tolerantieband. Handmatige afstelling van de terugmeldsensoren is niet nodig. Kleptolerantiebanden evenals tolerantiebanden met een vooraf geconfigureerde standaardinstelling van ±5 mm voor de instelparameters zorgen voor operationele betrouwbaarheid op elke Alfa Laval sanitaire luchtbediende klep.
