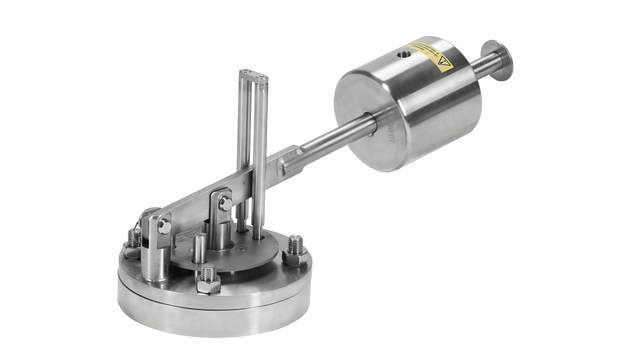

SB Pressure Relief Valve
De Alfa Laval SB Drukontlastklep is een hygiënische veiligheidsklep die overtollige vloeistof afvoert bij overdruk door overvulling van een procestank. Wanneer de druk boven een vooraf ingestelde waarde komt, opent de klep om vloeistof te laten ontsnappen en sluit weer zodra de druk onder het setpoint zakt. Dit voorkomt schade aan de tank en zorgt voor veilige werking.
Ontworpen om flexibel overtollige druk uit vaten of apparatuur te ontlasten
- Kostenefficiënt, hygiënisch ontwerp.
- Bescherming tegen overvulling en overdruk van de tank.
- Uitstekende hygiëne.
- Aangepast om aan de procesvereisten te voldoen.
- Makkelijk schoon te maken.
Dit vloeistof-overdrukventiel is ontworpen om onder druk staande tanks en vaten in hygiënische proceslijnen te beschermen, onder andere in de brouwerij-, zuivel-, voedings- en drankenindustrie en vele andere sectoren. Het ventiel kan worden geïntegreerd in een SCANDI BREW® tanktopsysteem.
Hoe werkt het vloeistof-overdrukventiel?
Constructie
De Alfa Laval drukontlastklep is een gewichtsbelaste veiligheidsklep. Hij is conform PED 97/23/EC, EN 4126-1 en EN 764-7 en is verkrijgbaar in twee uitvoeringen:
- Geïntegreerd in een SCANDI BREW® tankdekselsysteem
- Gemonteerd op een eigen tegenflens
Werkingsprincipe
De vloeistof-overdrukbeveiliging wordt geleverd met het contragewicht ingesteld en vergrendeld op de vooraf ingestelde druk die voldoet aan de eisen van de klant voor de openingsdruk. Wanneer de druk in de tank de vooraf ingestelde openingswaarde overschrijdt, laat het ventiel de overtollige druk ontsnappen.
De vooraf ingestelde openingsdruk moet worden ingesteld op een waarde die hoger ligt dan de werkdruk van de tank: 0,1 bar hoger voor werkdrukken <1 bar, en 10% hoger voor werkdrukken ≥ 1 bar. Het ventiel moet horizontaal worden geplaatst. Een maximale hellingshoek van 10° is toegestaan, maar de hefboomarm moet dan naar binnen wijzen, richting het midden van de cilindroconische tanktop.
Cleaning-in-Place (CIP)
De Alfa Laval overdrukbeveiliging wordt in gesloten positie gereinigd door de tankreinigingskop. Dit omvat echter niet het reinigen van de ventielzitting. Om de ventielzitting op te nemen als een integraal onderdeel van de reinigingscyclus, zijn een optionele pneumatische openingsunit en een optionele spatbescherming beschikbaar.
