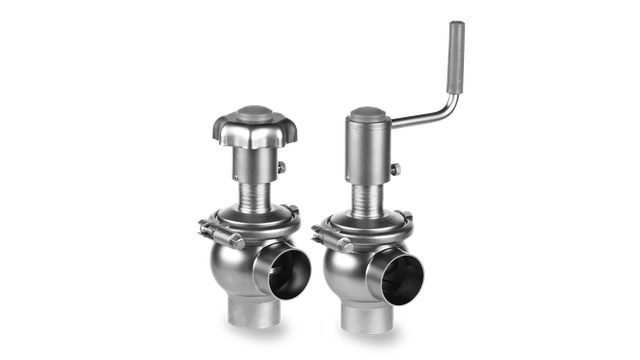

Unique SSV Manual
Unieke handbediende SSV-kleppen voor afsluiten, tankuitgang of eenvoudige regel- of doseertoepassingen, geschikt voor kleine, relatief eenvoudige kleppen met veel opties en functies, inclusief vergrendelbare handgrepen.
Ontworpen voor veelzijdigheid, betrouwbaarheid en het minimaliseren van risico's
- Eenvoudig en betrouwbaar design.
- Kostenefficiënt en zeer modulair.
- Uitzonderlijke klephygiëne.
- Lange levensduur.
- Lage totale eigendomskosten.
De Alfa Laval SSV Handbediende Klep is een hygiënische enkelzitsklep, ontworpen voor betrouwbare prestaties in sanitaire toepassingen. De Unique SSV Handbediende klep is een veelzijdige, betrouwbare enkelzitsklep met één contactoppervlak tussen de plug en de zitting om het risico op contaminatie te minimaliseren. Het compacte, modulaire en hygiënische ontwerp voldoet aan de hoogste procesvereisten op het gebied van hygiëne en veiligheid. De klep is gebouwd op het beproefde Alfa Laval Unique SSV-platform. Weinig bewegende onderdelen zorgen voor eenvoudige demontage, hoge betrouwbaarheid en lage onderhoudskosten. Een breed scala aan optionele functies, waaronder vergrendelbare handgrepen, maakt aanpassing aan specifieke procesvereisten mogelijk.
Hoe werkt het unieke SSV handmatige ventiel
Veelzijdige en betrouwbare enkelzittingklep
Alfa Laval Unique enkelzittingkleppen (SSV's) zijn robuuste en betrouwbare pneumatische zittingkleppen die uitermate betrouwbaar en veelzijdig zijn.
Modulariteit biedt kosteneffectieve en bijna eindeloze mogelijkheden voor op maat gemaakte zittingkleppen die voldoen aan hoge hygiëne- en aseptische eisen. Configureer de Unique SSV kleplichamen, plugs en actuators om vrijwel aan elke eis te voldoen.
Onze Selectiegids toont de vele combinaties van functies en types die beschikbaar zijn binnen het Unique SSV klep assortiment.
Uitstekende procesveiligheid van de klep
Het Unique SSV assortiment is gebaseerd op een bewezen modulair platform dat wereldwijd op meer dan een miljoen kleppen in gebruik is. Geperst uit een enkele roestvrijstalen schijf, is het klepbody extreem sterk en duurzaam, wat productieveiligheid waarborgt.
Uitzonderlijke klephygiëne
Het Unique SSV assortiment is ontworpen om uitstekende hygiëne en reinigbaarheid te bieden. Met een oppervlakteafwerking van Ra ≤ 0,8μm elimineert het gladde, lasvrije klepbody spleten waar bacteriën zich kunnen ophopen. Het ontwerp van de plug ondersteunt verbeterde reinigingsmogelijkheden op locatie (CIP), en een dubbelwerkende lipafdichting minimaliseert elk risico op kruisbesmetting.
Alfa Laval Unique SSV kleppen voldoen aan de meeste hygiënestandaarden die worden gevraagd in de zuivel-, voedsel- en dranken- en persoonlijke verzorgingsindustrie. Het Unique SSV assortiment is EHEDG-gecertificeerd en bevoegd om het 3-A symbool te dragen. Het assortiment biedt ook volledige traceerbaarheid conform de EU Voedselverordening 1935/2004.
Raadpleeg Documentatie voor meer informatie.
Grotere kleplevensduur
Om een hoge afdichtingskwaliteit te waarborgen, beschikt het Unique SSV assortiment over gedefinieerde compressie van de O-ringen met metaal-op-metaal contact tussen plug en zitting. Dit vermindert slijtage aanzienlijk en verlengt de levensduur van de klep. De standaard Unique SSV wordt geleverd met een semi-onderhoudbare actuator die een garantie van vijf jaar heeft.
Lage totale eigendomskosten
Dankzij het eenvoudige, betrouwbare ontwerp biedt het Unique SSV assortiment een lange levensduur, verminderd productverlies, grotere productveiligheid en meer productie-uptime. Weinig bewegende onderdelen verminderen onderhoudsbehoefte en voorraadkosten. Effectievere CIP-procedures met kortere reinigingscycli en daardoor minder gebruik van reinigingsmiddelen, water en energie dragen ook bij aan de lage totale eigendomskosten van de Unique SSV.
Constructie
De Alfa Laval Unique SSV-serie bestaat uit één, twee of drie klephuizen, plug, afdichting, actuator en klemring.
Werkingsprincipe
De Alfa Laval Unique SSV is een luchtaangedreven zittingklep die op afstand wordt bediend met perslucht. De klep heeft doorgaans twee werkpoorten voor luchttoevoer en voor procesluchttoevoer; voor omschakelkleppen is een derde poort nodig.
Unique
Opties
- Productaangeraakte afdichtingen in HNBR of FPM
- TR2 plugafdichting in PTFE voor speciale toepassingen
- Fittingen volgens de vereiste standaard
- Externe oppervlakteafwerking 3-A glanzend
