AlfaVap

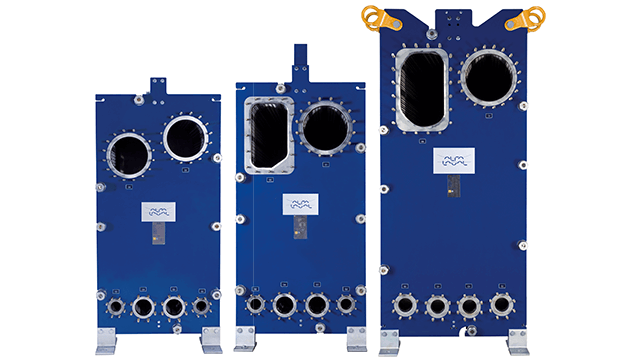

AlfaVap is een semi-gelaste warmtewisselaar ontworpen voor rising film verdampingssystemen met media met hoge concentratie en viscositeit of als thermosifon reboiler. Het ontwerp is krachtig, robuust, thermisch efficiënt en onderhoudsvriendelijk.

alfavap left side 640x360

Voordelen

  • Maximale warmteoverdracht en energiezuinig
  • Minimale vervuiling en kalkafzetting
  • Compacte unit, eenvoudig te installeren en te onderhouden
  • Aanpasbaar aan veranderende capaciteitseisen

AlfaVap biedt een hoger thermisch rendement dan de traditionele shell-and-tube verdampers. Het efficiënte gebruik van het warmteoverdrachtsoppervlak maakt een compactere unit mogelijk die eenvoudig te installeren is. AlfaVap-warmtewisselaars zijn kostenefficiënt, vooral wanneer exotische metalen materialen nodig zijn.

Iets meer in detail

AlfaVap is een semi-gelaste warmtewisselaar, wat betekent dat een platenpakket bestaat uit met pakkingen afgedichte cassettes van telkens twee platen die aan elkaar gelast zijn. De vloeistof wordt geconcentreerd in het kanaal met pakkingen, terwijl de stoom door het gelaste kanaal stroomt. Deze units zijn ideaal wanneer twee media een zeer klein temperatuurverschil hebben, aangezien met laagwaardige stoom gewerkt kan worden. In de meeste gevallen betekent dit een verlaging van de energiekosten.

Het plaatpatroon dat hoge turbulentie over de hele plaat genereert is speciaal ontworpen om de verdamping te optimaliseren. Dit maximaliseert de warmteoverdracht-efficiëntie terwijl vervuiling en kalkafzetting geminimaliseerd worden.

Vanwege de plaat-en-frame constructie met trekbouten en rollers voor de drukplaat, is AlfaVap gemakkelijk toegankelijk voor inspectie en mechanische reiniging. Een laag hold-up volume maakt het mogelijk om slechts een kleine hoeveelheid chemische reinigingsmiddelen te gebruiken tijdens het uitvoeren van een Cleaning in Place (CIP) procedure.

Het ontwerp is gemaakt om eenvoudig aan te passen aan veranderde capaciteitsbehoeften; het aantal plaatcassettes kan uitgebreid of verminderd worden binnen het bestaande frame. Deze flexibiliteit is een groot voordeel ten opzichte van shell-and-tube warmtewisselaars, waar capaciteitsaanpassingen na installatie niet mogelijk zijn.

AlfaVap staat voor probleemloos onderhoud en een lange levensduur. Lijmvrije pakkingen, drukplaatroller, lagerblokken en het vijfpunts-uitlijnsysteem maken openen en sluiten gemakkelijk, snel en zeer veilig - zowel wat betreft het niet beschadigen van het platenpakket, maar ook voor  het personeel .

Stel hogere eisen

Introductie van 's werelds modernste platenwarmtewisselaars met pakkingen. Ontdek hoe onze nieuwe generatie platenwarmtewisselaars met pakkingen u een hoger rendement, een grotere betrouwbaarheid en meer onderhoudsgemak zullen bieden.

Demand-new-standards 640x360

Hoe het werkt

AlfaVap is ontworpen voor een zeer efficiënte rising film verdamping. Het ontwerp heeft twee aanvoeropeningen die zich in het midden aan de onderkant van de frameplaat bevinden en een grote uitgang voor de damp en het concentraat bovenaan. De warme stoom condenseert in de gelaste kanalen en het verdampende product gaat door de kanalen met pakkingen.
