Industriële semi-gelaste reeks

Semi-gelaste platenwarmtewisselaars zijn geschikt voor koeling, chemische processen en uiteenlopende industriële utility toepassingen. Het unieke Alfa Laval RefTight™ afdichtsysteem garandeert een afdichting met lange levensduur tussen de gelaste kanalen omdat de laserlas zich aan de buitenzijde van de ringafdichtingsgroef bevindt. Het gladde oppervlak zorgt voor een strakke uniforme afdichting over de gehele afdichtingsring.

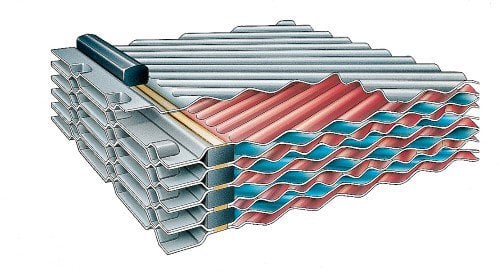

semi welded plate heat exchangers

Uiterst efficiënt en flexibel

  • Ruimtebesparende compacte warmtewisselaar
  • Lage bedrijfskosten mogelijk dankzij superieure energie-efficiëntie en langere service-intervallen
  • Veilige en betrouwbare afdichting zonder risico van kruisbesmetting
  • Bestand tegen druk- en temperatuurfatique

U kunt het semi-gelaste assortiment van Alfa Laval bestellen voor verschillende temperatuurprogramma's, drukvalbeperkingen, media en werkdrukken. De verschillende maatvoeringen in het productassortiment bestrijken een breed scala van warmteoverdrachtscapaciteiten en -stromen. Alle modellen zijn zorgvuldig ontworpen en geselecteerd om optimale prestaties te leveren.

.

Hogere drukken vereisen een hogere norm

Als uw verwarmings- en koelactiviteiten een hogere druk vereisen, hebt u geavanceerdere technologie nodig. Ontdek de volledige betrouwbaarheid en efficiënte thermische prestaties met het gamma semi-gelaste warmtewisselaars van Alfa Laval.

DNS highpressure 640x360

Uiterst efficiënt met uniek afdichtsysteem

Industriële semi-gelaste platenwarmtewisselaars van Alfa Laval zijn geschikt voor vloeistoffen en gassen die incompatibel zijn met normale pakkingen of die een hogere druk hebben. Ze worden veelvuldig gebruikt in koelingstoepassingen voor verdamping en condensatie van ammoniak en CO2.

Het unieke Alfa Laval RefTight™ afdichtsysteem garandeert een afdichting met lange levensduur tussen de gelaste kanalen omdat de laserlas zich aan de buitenzijde van de ringafdichtingsgroef bevindt. Het gladde oppervlak zorgt voor een strakke uniforme afdichting over de gehele afdichtingsring.

Wat maakt onze platenwarmtewisselaars zo betrouwbaar, efficiënt en onderhoudsvriendelijk?

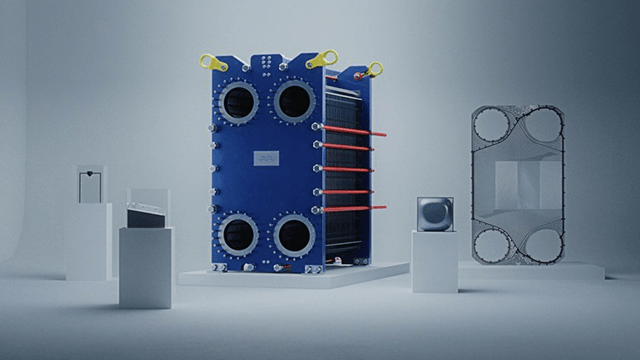

Uitgerust met doordachte eigenschappen die het verschil maken, bieden de industriële semi-gelaste warmewisselaars van Alfa Laval onderhoudsgemak en een lange levensduur.

RefTightTM afdichtsysteem

Hoogwaardige pakkingafdichting voor hogedruktaken

CurveFlow™
distributiezone

Verbetert de mediastroom en vermindert het risico van vervuiling.



OmegaPort™
niet-ronde poortgaten

Verbetert mediastroom en thermische efficiëntie.

ClipGrip™
pakkingbevestiging

Verzekert een perfecte afdichting en probleemloos onderhoud.

Uitlijning op vijf punten

Zorgt voor een betrouwbare plaatpositionering en onderhoudsgemak voor grote warmtewisselaars.

T-bar-rol

Zorgt voor een lagere eenheid die eenvoudig te repareren is.

Hoe het werkt

.

Het warmteoverdrachtsgebied van een plaat-en-frame-warmtewisselaar met pakkingen bestaat uit een reeks golfplaten, die zijn aangebracht tussen de frame- en drukplaat en de ontwerpdruk in stand houden. Vloeistoffen lopen normaal in tegenstroom door de warmtewisselaar om de hoogste thermische prestaties te bereiken en een zeer dichte temperatuurbenadering mogelijk te maken.

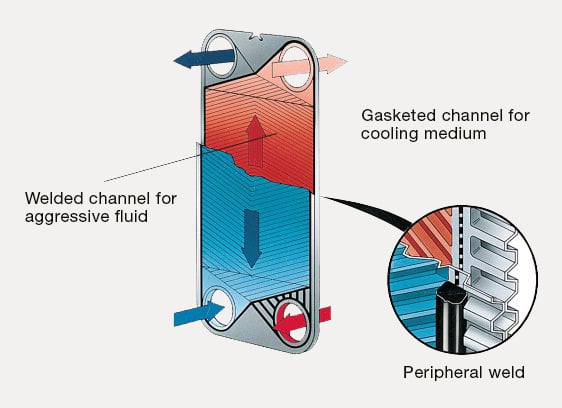

Voor de afdichting tussen de platen in het industriële semi-gelaste assortiment wordt afwisselend gebruik gemaakt van laserlassen en pakkingen. In het lasergelaste kanaal kunnen vloeistoffen worden gebruikt die niet compatibel zijn met normale pakkingen. Daarnaast is in dit kanaal een hogere ontwerpdruk mogelijk dan bij volledig met pakkingen uitgeruste platenwarmtewisselaars. Bovendien garandeert het Alfa Laval RefTight™ afdichtsysteem een gelijke afdichtingskracht over de gehele pakking van de doorlaatopening.

Het industriële semi-gelaste assortiment is verkrijgbaar met verscheidene persdiepten en hoeken van het chevronpatoon en verschillende geribde vormen die zorgvuldig zijn ontworpen en geselecteerd voor optimale prestaties. De CurveFlow™ distributiezone en de distributiezone met chocoladepatroon zijn twee beschikbare ontwerpeigenschappen die zorgen voor een gelijkmatige verdeling van vloeistoffen over de hele plaat.  Het resultaat hiervan is dat het volledige warmteoverdrachtoppervlak compleet wordt benut en dat zones met stilstaand materiaal die vervuiling kunnen veroorzaken, worden vermeden.

De hoge stroomturbulentie tussen platen resulteert in een hogere warmteoverdracht, maar veroorzaakt tevens drukverlies. Onze thermische ontwerpingenieurs helpen u bij het ontwerpen en selecteren van het model en de configuratie die geschikt zijn voor uw toepassingsbehoeften, terwijl ze maximale thermische prestaties leveren en drukverlies minimaliseren.
