Echangeurs thermiques
Pour atteindre une efficacité énergétique optimale et une fiabilité maximale dans les applications de transfert de chaleur, il est essentiel de disposer de la technologie adaptée à vos exigences spécifiques. Fort d’un héritage de près de neuf décennies dans le développement d’échangeurs de chaleur, Alfa Laval se spécialise dans la création de solutions personnalisées pour répondre aux exigences exceptionnelles des applications les plus complexes de ses clients. Offrant un large portefeuille d’échangeurs de chaleur à plaques et à cadres, à surface raclée, refroidis par air, industriels et bien plus encore, la technologie de transfert de chaleur avancée d’Alfa Laval est conçue pour offrir des performances accrues, une durabilité supérieure et une durabilité environnementale dans les processus thermiques. Grâce à sa vaste expérience, Alfa Laval est parfaitement équipé pour fournir la solution idéale à chaque client, garantissant des performances optimales et un temps de fonctionnement maximal.
Solutions innovantes pour le transfert de chaleur
Un échangeur de chaleur fonctionne en facilitant le transfert d'énergie thermique entre deux fluides sans leur mélange direct. Dans ce processus, les fluides circulent de chaque côté d'une surface conductrice, généralement en métal. Lorsque les fluides passent à proximité, la chaleur est transférée du fluide le plus chaud vers le plus froid par conduction, convection ou rayonnement, selon la conception de l'échangeur. Cet échange entraîne des ajustements de température des deux côtés, permettant d'obtenir l'effet de chauffage ou de refroidissement souhaité. Les échangeurs de chaleur jouent un rôle essentiel dans de nombreuses applications, garantissant une gestion thermique efficace et des économies d'énergie.
Alfa Laval est un leader reconnu dans le développement et la fabrication d'échangeurs de chaleur, spécialisé dans des solutions de pointe telles que les échangeurs à surface raclée, tubulaires et échangeurs thermiques à plaques et à cadres ainsi que les échangeurs de chaleur à air. Ces échangeurs de chaleur commerciaux et industriels jouent un rôle essentiel dans l’optimisation des processus de gestion thermique dans divers secteurs, y compris les systèmes CVC, le traitement hygiénique des aliments et des boissons, et une multitude d’autres applications.
Notre engagement envers l’innovation se reflète dans l’intégration de technologies avancées qui améliorent l’efficacité du transfert de chaleur tout en réduisant la consommation d’énergie et l’impact environnemental. Avec une gamme de produits polyvalente, les échangeurs de chaleur Alfa Laval sont conçus pour répondre aux exigences complexes des processus thermiques modernes, ce qui en fait un choix fiable pour les entreprises recherchant performance optimale et durabilité.
Outil de sélection d'échangeur pour bureaux d'études
Trouvez l'échangeur de chaleur adapté à vos projets HVAC. Notre nouvel outil de sélection en ligne est spécialement conçu pour répondre aux besoins des bureaux d'études en génie climatique.
Contact an expert
Types of heat exchangers
Échangeurs de chaleur à plaques
Les échangeurs de chaleur à plaques Alfa Laval sont des dispositifs très efficaces et compacts conçus pour le transfert de chaleur dans les principales industries telles que le CVC, la chimie, l’alimentation et les boissons, la pharmacie et bien d’autres. Le portefeuille d’échangeurs de chaleur à plaques d’Alfa Laval comprend :

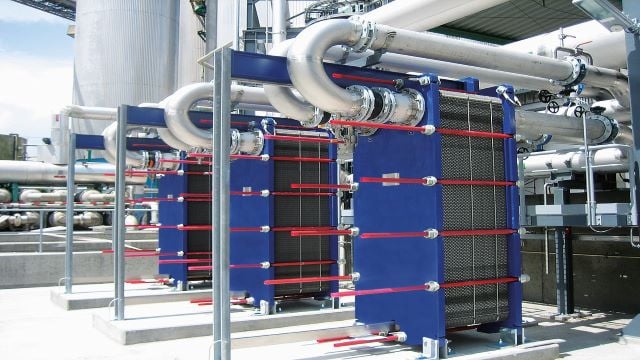

Échangeurs de chaleur à plaques et joints
Échangeurs de chaleur à plaques brasées
Échangeurs de chaleur à air
Les échangeurs de chaleur à air Alfa Laval, réputés pour leur conception robuste et leur capacité supérieure de dissipation thermique, sont utilisés dans des industries exigeantes telles que la pétrochimie, la production d’énergie, le refroidissement des procédés et bien d’autres, où la disponibilité ou le coût de l’eau est un enjeu.
Échangeurs de chaleur à surface raclée
Les échangeurs de chaleur à surface raclée Alfa Laval sont des unités de traitement thermique avancées utilisées dans des industries telles que l’alimentation et les produits laitiers, la pharmacie et la chimie. Leur conception innovante, avec des lames de raclage rotatives, assure un transfert de chaleur efficace et empêche l’encrassement, ce qui les rend particulièrement adaptés aux applications impliquant des fluides visqueux ou collants où le maintien de la qualité du produit est essentiel.
Échangeurs de chaleur tubulaires
Les échangeurs de chaleur tubulaires Alfa Laval sont polyvalents et largement utilisés dans des applications à haute pression et haute température dans des secteurs tels que la marine et le transport, la pharmacie, la pétrochimie, les raffineries, la production d’énergie, le traitement des eaux usées et bien d’autres. Le portefeuille d’échangeurs de chaleur tubulaires d’Alfa Laval comprend :

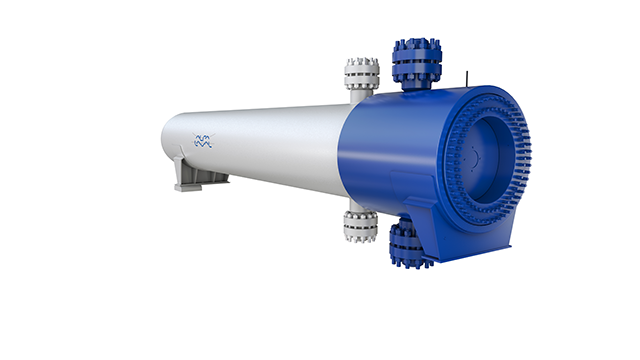

Échangeurs de chaleur à calandre et tubes pour procédés
Solutions d'échangeurs de chaleur pour une efficacité énergétique et une fiabilité optimales
Lors de l'achat d'un échangeur de chaleur, plusieurs facteurs clés doivent guider le processus de décision :
- Évaluez les exigences spécifiques de votre application, y compris le type de fluide, les débits et les plages de température
- Considérez le matériau de construction pour assurer la compatibilité et la longévité
- Évaluez l'efficacité du transfert de chaleur et les caractéristiques d'économie d'énergie
- Évaluez la facilité d'entretien et l'accès pour le nettoyage
- Recherchez et choisissez un fournisseur réputé pour un support produit complet et des options de garantie
Réputés pour leurs solutions innovantes, les échangeurs de chaleur Alfa Laval se distinguent par une construction robuste, garantissant durabilité et longévité. Notre engagement envers l'excellence s'étend à la facilité d'entretien et à la flexibilité opérationnelle, offrant aux utilisateurs une expérience sans souci. Avec une réputation de performance de premier ordre et un accent sur la responsabilité environnementale, les échangeurs de chaleur Alfa Laval continuent de définir les normes de l'industrie en matière d'efficacité et de fiabilité grâce à des conceptions qui réduisent la consommation d'énergie et minimisent l'impact environnemental.
Quand vous achetez un équipement Alfa Laval, vous achetez la tranquillité d'esprit
Alfa Laval fournit des services d'entretien, de réparation et de dépannage experts pour les échangeurs de chaleur tout au long de leur durée de vie opérationnelle, afin de garantir une efficacité maximale et de prévenir d'éventuels problèmes. En cas de dysfonctionnement ou de défaillance de pièces, notre équipe de techniciens qualifiés est disponible pour répondre rapidement à vos préoccupations et fournir des pièces de rechange d'origine, minimisant ainsi les temps d'arrêt et optimisant les performances. Grâce aux services proposés par Alfa Laval, vous pouvez avoir confiance dans l'efficacité continue et le bon fonctionnement de votre échangeur de chaleur pour les années à venir.
Échangeurs de chaleur - Foire Aux Questions
Comment fonctionne un échangeur de chaleur ?
Un échangeur de chaleur transfère l'énergie thermique entre deux flux de fluide – généralement sans qu'ils n'entrent en contact direct – en les faisant circuler de part et d'autre d'une surface conductrice telle qu'une plaque métallique ou la paroi d'un tube. La différence de température entre les deux fluides entraîne le transfert de chaleur du flux le plus chaud vers le plus froid, permettant ainsi de chauffer un fluide et de refroidir l'autre simultanément et en continu.
L'efficacité de ce transfert thermique dépend de plusieurs facteurs : la surface disponible pour l'échange, la conductivité thermique du matériau, la vitesse d'écoulement et la turbulence des fluides, ainsi que le différentiel de température entre eux. Les échangeurs de chaleur Alfa Laval – perfectionnés depuis plus de 130 ans de développement technique – sont spécialement optimisés pour maximiser tous ces facteurs, offrant des performances thermiques de pointe dans un encombrement minimal pour un large éventail d'applications industrielles, commerciales et marines.
Quels sont les différents types d'échangeurs de chaleur ?
Les échangeurs de chaleur existent en plusieurs conceptions distinctes, chacune adaptée à des applications, conditions de fonctionnement et exigences de performance différentes. Alfa Laval fabrique l'une des gammes les plus complètes de technologies d'échangeurs de chaleur au monde, comprenant :
- Échangeurs de chaleur à plaques et joints – la conception la plus flexible et la plus facile à entretenir, composée de plaques métalliques ondulées scellées par des joints et maintenues dans un cadre. Les plaques peuvent être ajoutées, retirées ou reconfigurées pour ajuster la capacité, ce qui les rend idéales pour les procédés dont les besoins peuvent évoluer dans le temps. Largement utilisés dans les applications de CVC, agroalimentaire, laiterie, chimie et chauffage urbain.
- Échangeurs de chaleur à plaques brasées – une conception compacte et entièrement scellée où les plaques sont assemblées de façon permanente par brasage plutôt que par des joints. Sans pièces mobiles ni joints à entretenir, les échangeurs de chaleur à plaques brasées sont extrêmement robustes et parfaitement adaptés à la réfrigération, aux pompes à chaleur et aux applications CVC nécessitant un faible encombrement et une grande résistance à la pression.
- Échangeurs de chaleur à plaques soudées – conçus pour les applications agressives, à haute température ou haute pression où les joints seraient inadaptés. La gamme soudée d'Alfa Laval comprend les modèles Compabloc et Packinox, qui offrent l'efficacité de la technologie à plaques dans une construction entièrement soudée capable de supporter des conditions de procédé exigeantes dans les secteurs de la chimie, de la pétrochimie et de l'énergie.
- Échangeurs de chaleur à plaques semi-soudées – une conception hybride où des canaux alternés sont soudés pour le côté fluide agressif et munis de joints de l'autre, combinant la résistance chimique d'une construction soudée avec l'accessibilité d'un modèle à joints. Particulièrement adaptés aux applications de réfrigération et chimiques impliquant des fluides agressifs.
- Échangeurs de chaleur à calandre et tubes – le modèle traditionnel de l'industrie, composé d'un faisceau de tubes enfermés dans une calandre cylindrique. Un fluide circule à l'intérieur des tubes tandis que l'autre circule autour d'eux dans la calandre. La gamme à calandre et tubes d'Alfa Laval est conçue pour les tâches à haute pression et haute température où la robustesse et la fiabilité sont primordiales, notamment dans le pétrole et gaz, la production d'énergie et les applications industrielles lourdes.
- Échangeurs de chaleur à spirale – une conception unique où deux fluides circulent dans des canaux en spirale opposés, créant un écoulement très turbulent qui les rend exceptionnellement résistants à l'encrassement. Les échangeurs de chaleur à spirale Alfa Laval sont particulièrement efficaces pour les fluides visqueux, fibreux ou chargés de particules qui bloqueraient ou encrasseraient les conceptions conventionnelles.
- Échangeurs de chaleur à air – conçus pour le transfert de chaleur gaz-gaz ou gaz-liquide, utilisés dans des applications telles que le refroidissement d'air comprimé, le refroidissement de gaz de procédé et le traitement de l'air en CVC.
Chaque technologie a son domaine d'application optimal. Les ingénieurs d'application Alfa Laval travaillent avec les clients pour identifier le bon type d'échangeur de chaleur – et le bon modèle au sein de ce type – en fonction des conditions de procédé spécifiques, des propriétés des fluides et des exigences de performance de chaque projet.
Qu'est-ce qu'un échangeur de chaleur à plaques et en quoi diffère-t-il des autres types ?
Un échangeur de chaleur à plaques utilise une série de fines plaques métalliques ondulées pour créer des canaux alternés dans lesquels deux fluides circulent en sens opposé. Le motif ondulé des plaques a deux objectifs : il augmente la surface effective disponible pour l'échange thermique et favorise l'écoulement turbulent dans les canaux – ce qui améliore considérablement le taux de transfert de chaleur par rapport à des surfaces lisses.
Le principal différenciateur des échangeurs de chaleur à plaques par rapport aux modèles à calandre et tubes est l'efficacité thermique par unité de taille. Les propres données techniques d'Alfa Laval démontrent que les échangeurs de chaleur à plaques peuvent atteindre jusqu'à 5 fois plus d'efficacité thermique par unité de surface que les modèles à calandre et tubes – ce qui signifie qu'une unité beaucoup plus petite et plus légère peut gérer la même charge thermique. Cela fait des échangeurs de chaleur à plaques le choix privilégié dans les applications où l'espace, le poids ou l'efficacité énergétique sont des critères importants. Alfa Laval a été le pionnier du concept d'échangeur de chaleur à plaques et reste le leader mondial dans son développement et sa fabrication.
À quoi servent les échangeurs de chaleur dans les applications industrielles ?
Les échangeurs de chaleur sont essentiels dans un très grand nombre de procédés industriels – partout où il est nécessaire d'ajouter, d'éliminer, de récupérer ou de transférer de la chaleur entre des flux de procédé. Les principales applications industrielles incluent :
- Transformation alimentaire et boissons – pasteurisation, stérilisation, chauffage et refroidissement de produits, nettoyage CIP
- Chimie et pétrochimie – récupération de chaleur sur alimentation/effluent de réacteur, chauffage de solvants, refroidissement de produits
- Pétrole et gaz – chauffage de pétrole brut, refroidissement de gaz, gestion thermique des procédés offshore
- Pharmaceutique et biotechnologie – contrôle précis de la température pour la fermentation, le traitement des API et la fabrication stérile
- Production d'énergie – refroidissement de condenseur, chauffage d'eau d'alimentation, récupération de chaleur perdue
- Marine – chauffage de fioul, refroidissement d'huile de lubrification, production d'eau douce, CVC
- CVC et énergie de quartier – chauffage et refroidissement de bâtiments, sous-stations de chauffage urbain, systèmes de pompe à chaleur
- Centres de données – infrastructure de refroidissement liquide, récupération de chaleur pour intégration au chauffage urbain
Les échangeurs de chaleur Alfa Laval sont présents dans pratiquement tous ces secteurs, avec des gammes de produits dédiées et une expertise en ingénierie d'application développée spécifiquement pour les exigences uniques de chaque industrie – plutôt que des solutions génériques adaptées d'autres marchés.
Comment choisir le bon échangeur de chaleur pour mon application ?
Le choix du bon échangeur de chaleur implique d'évaluer simultanément plusieurs paramètres clés :
- Charge thermique – la quantité de chaleur à transférer (kW ou MW)
- Propriétés des fluides – viscosité, corrosivité, tendance à l'encrassement et présence éventuelle de solides
- Températures et pressions de fonctionnement – qui déterminent les types de construction possibles
- Débits – côté chaud et côté froid
- Contraintes d'espace et de poids – particulièrement pertinentes en marine, offshore et en rénovation
- Besoins de maintenance – à quelle fréquence l'unité doit-elle être accessible et nettoyée
- Exigences réglementaires ou d'hygiène – cruciales dans l'agroalimentaire, le pharmaceutique et l'eau potable
L'interaction entre ces facteurs est complexe – un fluide très corrosif peut exclure certains matériaux de plaques ; une pression de fonctionnement très élevée peut nécessiter une conception soudée ou à calandre et tubes plutôt qu'un modèle à plaques et joints ; un fluide très encrassant sera mieux adapté à un échangeur à spirale qu'à un modèle à plaques.
Les ingénieurs d'application Alfa Laval utilisent des outils propriétaires de dimensionnement et de simulation thermique – développés et perfectionnés au fil de décennies d'installations mondiales – pour évaluer tous ces paramètres et recommander la solution optimale. Avec l'un des portefeuilles d'échangeurs de chaleur les plus larges au monde, Alfa Laval peut adapter la technologie à pratiquement toute application, plutôt que d'imposer un procédé à une gamme de produits limitée.
Que dois-je rechercher chez un fabricant d'échangeurs de chaleur ?
Choisir un fabricant d'échangeurs de chaleur est aussi important que de choisir le bon type d'échangeur. Les facteurs clés à considérer incluent :
- Largeur de la gamme – un fabricant proposant une large gamme de technologies peut recommander la solution réellement optimale plutôt que de se limiter à ce qu'il fabrique
- Expertise en ingénierie d'application – peut-il dimensionner et spécifier correctement l'unité pour vos conditions de procédé exactes, ou vend-il simplement des produits standards ?
- Connaissance des matériaux – comprend-il l'interaction entre vos fluides de procédé et les différents matériaux de plaques et de joints, et peut-il conseiller sur la compatibilité à long terme ?
- Service et support mondiaux – peut-il fournir des pièces de rechange, un service sur site et un support de maintenance où que soient vos opérations ?
- Qualité de fabrication et certification – ses produits sont-ils testés et certifiés de manière indépendante selon les normes industrielles pertinentes ?
- Références – dispose-t-il d'installations éprouvées dans votre secteur et votre type d'application ?
Alfa Laval fabrique des échangeurs de chaleur depuis plus de 130 ans et occupe une position de leader sur le marché mondial dans de nombreuses technologies d'échangeurs de chaleur. Avec des usines, des centres de service et des équipes d'ingénierie d'application dans plus de 100 pays, Alfa Laval offre non seulement l'équipement mais aussi l'expertise et l'infrastructure de support pour garantir ses performances tout au long de sa durée de vie – qui, avec un entretien approprié, peut s'étendre sur plusieurs décennies.
