L’échangeur thermique à plaques soudées et calandre Alfa Laval Packinox est le plus grand type d'échangeurs de chaleur à plaques au monde.

Alfa Laval Packinox plate heat exchanger

Description de l'échangeur thermique à plaques soudées et calandre Alfa Laval Packinox

Les tâches de récupération de chaleur pour lesquelles les échangeurs Alfa Laval Packinox sont utilisés impliquent de très longs programmes de température (normalement à plusieurs centaines de degrés Celsius) avec simplement une petite différence de température entre les fluides. Ces tâches doivent être traitées par des échangeurs de chaleur extrêmement efficaces, disposant de surfaces de transfert thermique très importantes.

La conception des échangeurs thermiques Alfa Laval Packinox consiste en de larges plaques métalliques formées par explosion, soudées dans un paquet de plaques qui est ensuite inséré dans un récipient sous pression encore plus large. Cette configuration originale combine le rendement thermique et l'efficacité hydraulique exceptionnels de la technologie des échangeurs de chaleur à plaques modernes, avec les avantages traditionnels des unités tubulaires sous des températures et pressions élevées.

Il en résulte une récupération de chaleur extrêmement efficace avec une structure compacte qui peut traiter de très grands débits. Cette compacité implique également d'importantes économies d'infrastructures et d'installation, alors que l'amélioration des résultats de l'efficacité de la récupération de chaleur entraîne une baisse considérable des coûts liés à l'énergie et aux émissions.

Les échangeurs de chaleur Alfa Laval Packinox ont de nombreuses utilisations, dont la récupération de chaleur à partir des flux de charges/effluents dans des procédés tels que le reformage catalytique, l’hydrotraitement de diesel ou de naphta et la production de paraxylène ou toluène. La popularité de cette conception dans les raffineries et les usines pétrochimiques reflète le besoin qu'ont les entreprises d'optimiser des procédés clés lorsqu'elles travaillent sur des marchés caractérisés par une demande croissante et des prix d'énergie élevés, tout en mettant l'accent sur la récupération de chaleur et la réduction des émissions de CO2.



Fonctionnement

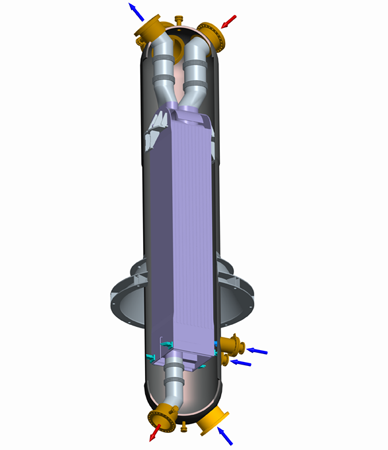

Alfa Laval Packinox combined feed/effluent plate heat exchangers comprise a welded bundle block and a pressure vessel.
Heat transfer takes place solely within the bundle block, which means there are no process fluids circulating inside the shell itself.

The pressure vessel is filled with a higher-pressure fluid that holds the bundle block under compression.
This means the heat exchanger plates are only exposed to a pressure corresponding to the difference between the pressures of
the two fluids flowing through the block. As a result, Alfa Laval Packinox heat exchangers operate with an exceptional degree
of safety for both plant personnel and the environment, even in high-pressure applications.

The double-containment feature at the core of this design, combined with a very limited number of flanges, means there is
only a minimal chance of leaks occuring, and the risk of fire or harmful emissions to the atmosphere is virtually non-existent.
