CB

Hoge efficiëntie, superieure mechanische weerstand en een compacte voetafdruk maken Alfa Lavals CB-serie gesoldeerde platenwarmtewisselaars ideaal voor veeleisende installaties waar de ruimte beperkt is. Daarom zijn ze een veel voorkomende vervanging geworden voor andere soorten warmtewisselaars in HVAC-toepassingen, koeling, procesverwarming en -koeling, oliekoeling, warm tapwater, zonneverwarming en nog veel meer.

process heating

Meer met CB

  • Grote verscheidenheid aan modellen en configuraties maken het mogelijk om de perfecte oplossing te krijgen voor uw toepassing
  • Het asymmetrische FlexFlow-plaatontwerp maakt efficiënte prestaties mogelijk met elk type koudemiddel of in elke vloeistof-vloeistof toepassing
  • Het gepatenteerde IceSafe-ontwerp beschermt CB-units tegen kristalvorming bij koelmiddelcondensors waar ontdooien nodig is
  • Voor secundaire warmtewisselaars die worden gebruikt met gasketels, biedt Alfa Laval een reeks extra kleine assymmetrische CB units
  • Eén compact ontwerp beschikbaar in modellen voor drukken variërend van 32 tot 90 bar

Alfa Laval CB gesoldeerde warmtewisselaars bieden verschillende voordelen ten opzichte van traditionele warmtewisselaars die worden gebruikt in industriële, HVAC- en koelinstallaties. Verhoogde thermische efficiëntie binnen een compacte unit maakt het mogelijk om toepassingen met grote capaciteit aan te pakken waar de installatieruimte beperkt is. Het ontwerp zonder pakkingen zorgt ook voor betrouwbare prestaties in toepassingen met hoge druk en hoge temperaturen. Met een enorm scala aan formaten, capaciteiten, plaatpatronen en aansluitingen, samen met configuraties met één, twee en meerdere doorgangen, zijn de beschikbare toepassingen praktisch eindeloos. Daarnaast zijn CB-units verkrijgbaar met AHRI-certificering, evenals de belangrijkste goedkeuringen voor drukvaten en scheepvaart.

Minimaal risico. Maximale thermische prestaties.

Introductie van onze nieuwe generatie dubbelwandige gesoldeerde warmtewisselaars. De nieuwe Alfa Laval dubbelwandige gesoldeerde platenwarmtewisselaars zijn gebouwd met onze ‘three barrier’ techniek en bieden de beste bescherming tegen het vermengen van media. In tegenstelling tot traditionele dubbelwandige ontwerpen, is er beperkt verlies aan efficiëntie, waardoor uw systeem de hoogst mogelijke thermische prestaties behaalt.

DW heat exchangers 640x360

Modern denken voor meer mogelijkheden

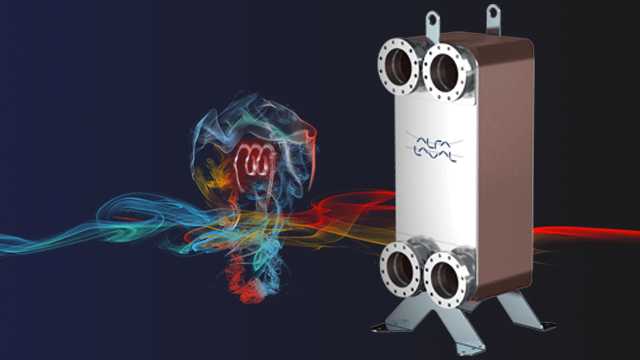

Introductie van de Alfa Laval CB210 gesoldeerde platenwarmtewisselaar

CB210 combineert alle toonaangevende innovaties van Alfa Laval op het gebied van warmtewisselaars in één nieuw, baanbrekend ontwerp. Met een hogere capaciteit, verbeterde efficiëntie en superieure thermische prestaties krijgt u meer mogelijkheden voor hedendaags verwarmen en koelen.

Lees meer

Belangrijkste toepassingen

Residentiële verwarming

CB-units kunnen worden gebruikt in verschillende residentiële posities, waaronder voor toepassingen met warm water voor huishoudelijk gebruik en verwarming op zonne-energie.

brazed residiential heating640x360

Warmtepompen

Gesoldeerde warmtewisselaars van Alfa Laval kunnen worden gebruikt als condensors, economizers, verdampers en meer.

brazed heat pumps640x360

Motorkoeling

Het efficiënte, robuuste en compacte ontwerp van CB-units is ideaal voor veeleisende motortoepassingen.

Transport cooling 640x360

AHRI voor HVAC

Alfa Laval CB-warmtewisselaars zijn verkrijgbaar met certificering volgens het Liquid-to-Liquid Heat Exchanger-programma van The Air-Conditioning, Heating, and Refrigeration Institute (AHRI). Voor warmtewisselaars die worden gebruikt in HVAC-toepassingen, biedt dit programma onafhankelijke verificatie door derden van thermische prestaties volgens de gepubliceerde specificaties van de fabrikant.

brazed alfanova ahri640x360

Hoe het werkt

Dun, gegolfd roestvast staal brengt warmte over, terwijl koper solderen de media in het platenpakket afdicht. Het resultaat is een zeer efficiënte warmtewisselaar die uitsluitend bestaat uit oppervlakken die actief bijdragen aan warmteoverdracht. De contactpunten tussen de platen zijn ook gesoldeerd, wat de weerstand tegen druk en temperatuur fatique verbetert.

De plaatsing van de tussen de platen gevormde kanalen zorgt ervoor dat media door alternatieve kanalen stromen, in het algemeen in een tegenstroompatroon, wat de efficiëntie van de warmteoverdracht verder optimaliseert. Een gelijkstroomconfiguratie is ook beschikbaar.

Bekijk de animatie voor meer informatie.


Unieke functies om uw prestaties te verbeteren

Met meer dan 80 jaar ervaring in innovatie op het gebied van warmteoverdracht, weet Alfa Laval wat er nodig is om hoogwaardige oplossingen te leveren voor elke toepassing. Onze experts ontwikkelen voortdurend nieuwe innovaties die onze CB-serie gesoldeerde platenwarmtewisselaars betrouwbaarder en efficiënter maken.

PressureSecure

Ongeëvenaarde sterkte voor veeleisende taken

Onze innovatieve plaatontwerpen ondersteunen het breedste scala van hogetemperatuur- en hogedruktoepassingen. Units kunnen werken met dunnere en minder platen, wat leidt tot minder grondstoffen, een lager energieverbruik, een lagere koelmiddelvulling en een langere levensduur van de apparatuur.



REFuture

Een toekomstbestendige investering voor de koelmiddelen van morgen

Als een innovatieve groeimotor voor het ontwikkelen van oplossingen voor natuurlijke koelmiddelen biedt Alfa Laval jarenlange ervaring met het werken met producten die het gebruik mogelijk maken van producten van de volgende generatie en low-GWP-koelmiddelen, om u te helpen te voldoen aan duurzaamheidsdoelstellingen en alle wettelijke vereisten.

FlexFlow™

Superieure thermische prestaties

Het gepatenteerde asymmetrische plaatontwerp van Alfa Laval is een van de vele unieke innovaties waarmee u een verbeterd thermisch rendement verkrijgt, dankzij een geoptimaliseerde drukval en toegenomen turbulentie. Naast het verminderen van het energieverbruik, betekent dat ook het verminderen van het koelmiddelvolume en grondstoffen.

IceSafe

Gecontroleerd, niet-destructief invriezen

Voor toepassingen die dit vereisen, kunnen we platenwarmtewisselaars leveren die zijn ontworpen om ijskristallen te laten vormen onder bepaalde bedrijfsomstandigheden, maar verplaatst buiten gevoelige gebieden. Dit zorgt voor zowel betrouwbare prestaties als een lange levensduur van het product.


Het vinden van uw Alfa Laval CB warmtewisselaar

De Alfa Laval CB-serie gesoldeerde platenwarmtewisselaars is verkrijgbaar in vijf modellen, die overeenkomen met verschillende maximale ontwerpdrukken en geoptimaliseerd voor gebruik met verschillende koudemiddelen:

  • CB units – 32 bar
  • CBH units – 45 bar
  • CBK units – 49 bar
  • CBP units – 60 bar
  • CBXP units – 90 bar

Om ervoor te zorgen dat u het beste model voor uw toepassing krijgt, biedt Alfa Laval ondersteuning en handige tools. Begin met het verkennen van onze Product Guide, een interactieve bron die is ontworpen om u te helpen snel uw ideale oplossing te vinden.

Bezoek de Product Guide


.

Neem contact met ons op

Hebt u vragen over ons portfolio van hardgesoldeerde en smeltgebonden platenwarmtewisselaars? We kunnen met u samenwerken om een optimaal model te vinden dat aan uw specifieke behoeften voldoet.
