Alfa Laval - Unique DV-ST UltraPure

Unique DV-ST UltraPure

De Alfa Laval Unique DV-ST UltraPure membraanafsluiters zijn de natuurlijke keuze voor de farmaceutische en biotechnologische sector en voor andere hygiënische processen. De compacte en lichtgewicht afsluiters bestaan uit een aantal basisonderdelen, waaronder afsluiterhuizen, membranen, luchtmotoren en handgrepen. U kunt kiezen uit een veelvoud aan configuraties, zodat aan de exacte behoeften van uw proces voldaan kan worden.

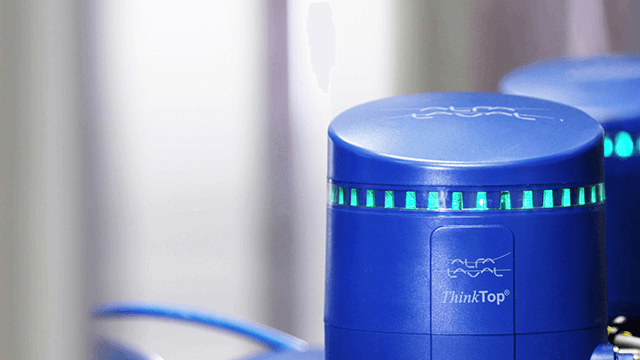

Alfa Laval DV-ST UltraPure with ThinkTop  V50 & Slim seat trick house 640x360

Hoogwaardige afsluiterhuizen, bewezen membranen, betrouwbare luchtmotoren

  • Compact, lichtgewicht, hygiënisch ontwerp – hoogwaardige afsluiterhuizen en oppervlakteruwheid met lage Ra-waarde
  • Minder risico op contaminatie – volledig gedocumenteerd en ontworpen voor aseptische toepassing
  • Betrouwbaar, duurzaam membraan – verkrijgbaar in hoogwaardig EPDM voor continue stoomtoepassing bij temperaturen tot 150 °C
  • Flexibele, passende roestvaststalen luchtmotoren verkrijgbaar in compacte en hogedrukuitvoering, met een garantie van vijf jaar
  • Eenvoudige installatie, validatie en kwalificatie, ondersteund door het uitgebreide Alfa Laval Q-doc documentatiepakket en een servicenetwerk

De Unique DV-ST UltraPure is verkrijgbaar met pneumatische bediening of met handmatige bediening. Bij pneumatische bediening worden de afsluiters aangestuurd door luchtmotoren, die functioneren bij productdrukken tot 10 bar, afhankelijk van de afsluitermaat, het membraanmateriaal (EPDM, PTFE/EPDM en TFM/PTFE) en de gekozen luchtmotor. Er is ook een reeks eenvoudig te monteren terugmelding- en aansturingsoplossingen waaruit u kunt kiezen.

Bij handmatige bediening worden de afsluiters bediend door aan een hendel op de spindel te draaien. De handgreep is standaard voorzien van een slagbegrenzer, die de levensduur van het membraan verlengt. Alle onderdelen zijn gemaakt van RVS of composietmateriaal, afhankelijk van het type handgreep.

.

Lange levensduur afsluiter

De onderhoudsvrije roestvaststalen luchtmotor met autoclaveerbaar ontwerp zorgt voor een hoge corrosiebestendigheid. Dit garandeert een storingsvrije werking en een lange levensduur.

Luchtmotoren voor krappe ruimtes en hoge druk

De volledig roestvaststalen luchtmotoren voor de Unique DV-ST UltraPure van Alfa Laval zijn verkrijgbaar in twee uitvoeringen; voor standaard- en hogedruktoepassing. Beiden zijn verkrijgbaar als standaard ATEX-gecertificeerde luchtmotoren, in normaal gesloten (NC), normaal geopende (NO) of lucht/lucht geactiveerde (A/A) versies.

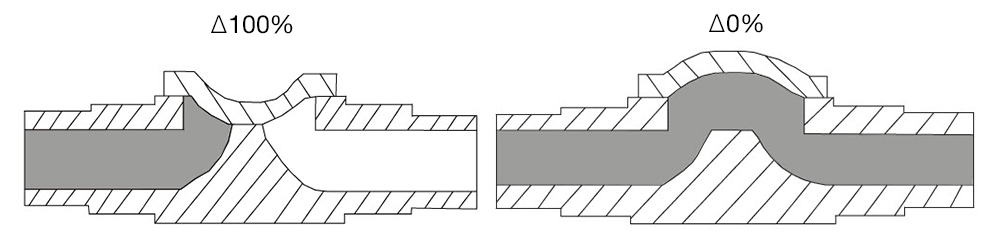

  • De Alfa Laval Unique DV-ST UltraPure Slim (SS/SL) heeft de standaard luchtmotor die normale productdrukken tot 10 bar (∆=100%) aankan, afhankelijk van de afsluitermaat en het membraanmateriaal. Deze slanke, compacte versie voorkomt vloeistofresidu in het gedeelte tussen de afsluiters en vergemakkelijkt de installatie onder de juiste drain hoek – zelfs in krappe ruimten. De SS/SL-luchtmotor wordt ook geleverd met een optionele slagbegrenzer voor regeling van de vloeistofstroom.
  • De Alfa Laval Unique DV-ST UltraPure High Pressure (SS/HP) heeft een luchtmotor die hoge productdrukken tot 10 bar (∆=0%) aankan, afhankelijk van het membraanmateriaal. Deze SS/HP-versie zorgt voor een veilige, robuuste werking in hogedruksystemen.

Unique DV-ST UltraPure afsluitertechnologie

De Unique DV-ST afsluiterhuizen hebben standaard een laag delta-ferrietgehalte en een gedefinieerd zwavelgehalte in alle gesmede en blokafsluiters. Tweewegafsluiters, inclusief de ferrule-aansluitingen, zijn uit één blok gesmeed. T- en tankbodemafsluiters zijn gefreesd uit één blok leverbaar. De afsluiters zijn verkrijgbaar in verschillende configuraties en materialen.

De aseptische membraanafsluiters zijn verkrijgbaar met harde of zachte asafdichtingsmaterialen van PTFE met EPDM als alternatief voor een volledig EPDM-membraan. De afsluiter kan handmatig worden bediend of met pneumatische aandrijvingen, die geleverd kunnen worden met diversen opties, zoals aansturing, standmelding en slagbegrenzers.

Voor alle membranen zijn uithardingsdata en compound-tracking beschikbaar. Daarnaast voldoen ze aan FDA/USP-classificaties en zijn ze TSE/ADI-compatibel.

Onderhoud en betrouwbaarheid

De afsluiters worden geleverd met Alfa Laval Q-doc, een uitgebreid documentatiepakket dat volledige transparantie biedt m.b.t. de gehele toeleveringsketen. Dit zorgt voor soepele aankoop- en installatieprocedures en vergemakkelijkt de procedures voor kwalificatie, validatie en wijzigingsbeheer. Op basis van GDP dekt Q-doc elk aspect van de levering van biotechnologische en farmaceutische procescomponenten af en biedt het klanten transparante en goed gedocumenteerde kwaliteitsborging van de geproduceerde procescomponenten.

Uniek ontwerp biedt meerwaarde


We gebruiken al heel lang Unique DV-ST UltraPure-afsluiters, dus we weten dat deze zeer betrouwbaar zijn en dat de membranen een lange levensduur hebben.

Horst Neuland, Chief Plant Engineer bij Bayer HealthCare in Wuppertal, Duitsland
.

Brochure: Alfa Laval Unique DV-ST UltraPure membraanafsluiters

Met zijn modulaire ontwerp en verbeterde compatibiliteit is de Alfa Laval Unique DV-ST UltraPure opgebouwd uit een aantal basisonderdelen waarmee u de afsluiter eenvoudig kunt aanpassen aan de meest uiteenlopende applicaties.

Alfa Laval Unique DV-ST UltraPure Diaphragm Valves brochure 640x360

Hoe het werkt

.

Unique DV-ST UltraPure Hoe het werkt

De standaard Unique DV-ST UltraPure bestaat uit een afsluiterhuis, membraan en handgreep of luchtmotor. Bij de handmatige versie drukt een simpele draai aan de hendel de compressor naar beneden op het membraan, waardoor deze tegen de zitting wordt gedrukt en de afsluiter sluit. U kunt ook een pneumatische luchtmotor gebruiken om de afsluiter aan te sturen. De luchtmotor regelt de axiale beweging van de zuiger, waarbij de afsluiter wordt geopend of gesloten, afhankelijk van de luchtmotorfunctie. De standaard volledig roestvaststalen luchtmotoren zijn verkrijgbaar in twee versies: de Unique DV-ST UltraPure Slim (SL) voor standaardtaken en de Unique DV-ST UltraPure High Pressure (HP) voor meer veeleisende drukken. Beide zijn verkrijgbaar als normaal gesloten (NC), normaal open (NO) of lucht/lucht geactiveerde (A/A) afsluiters, evenals in ATEX-versies voor gebruik in potentieel explosieve omgeving.



.
