HWL - Hot water loop

Het Alfa Laval Hot Water Loop is een stoomverwarmd systeem dat efficiënt en betrouwbaar warm water levert voor onder andere zoetwaterproductie en voorverwarming van dieselmotoren. Op schepen waar de koelwatertemperatuur wisselt of onvoldoende is, zorgt het HWL voor een stabiele warmwatertoevoer. Dit verhoogt de prestaties van systemen zoals de Alfa Laval AQUA Blue en AQUA Blue E2 zoetwatergeneratoren.

Belangrijkste voordelen van het HWL warmwatercirculatiesysteem

Energie-efficiëntie – Laag stroomverbruik (0,5–12 kW) dankzij bypassleidingen op de warmwaterpomp en een IE3-motor.
Modulair ontwerp – Drie configureerbare leveringsniveaus zorgen voor flexibele installatie, minder ruimtebeslag en lagere investeringskosten.
Geoptimaliseerde zoetwaterproductie – Automatische temperatuurregeling zorgt voor stabiele werking en maximale uptime.
Kortere opstarttijd – efficiënte voorverwarming elimineert handmatige aanpassingen en verbetert de paraatheid van het vaartuig.

Met zijn modulaire ontwerp en automatische werking biedt de Alfa Laval HWL – Hot Water Loop een hoge betrouwbaarheid en energie-efficiëntie. Het is een slimme, schaalbare oplossing voor moderne maritieme schepen en andere toepassingen, vooral waar constante verwarming van cruciaal belang is.

Ontdek de functies en voordelen om te zien hoe het de systeemprestaties kan verbeteren, de operationele complexiteit kan verminderen en de langetermijnefficiëntie kan ondersteunen.

Kenmerken die een constante stroom van warm water garanderen

Bypassleiding vóór de warmwaterpomp zorgt voor een continue stroming wanneer de HWL niet in bedrijf is, wat de systeemstabiliteit waarborgt.

Geïsoleerde mediacircuits maken het gebruik van zowel koelwater als stoom mogelijk, wat een flexibele integratie met bestaande energiebronnen biedt.

Modulair systeemontwerp ondersteunt drie leveringsomvangen, waardoor eenvoudige aanpassing aan verschillende scheepsindelingen mogelijk is en de installaties worden vereenvoudigd.

Automatische werking handhaaft een constante temperatuur zonder handmatige aanpassing, verbetert de productie van zoetwater en vermindert de werklast van de operator.

Volstroomversterkte warmtewisselaar zorgt voor efficiënte warmteoverdracht en een snelle opstart van het systeem.

IE3 elektromotor op de warmwaterpomp levert betrouwbare prestaties met een laag energieverbruik.

Hoe het werkt

De Alfa Laval HWL – Hot Water Loop gebruikt stoom om water binnen de lus te verwarmen. Een stoomregelklep regelt de stoomstroom op basis van het ingestelde punt van de temperatuurregelaar die op de warmwaterafvoerleiding is gemonteerd.

Een speciale warmwaterpomp zorgt voor een constante circulatie door de HWL-versterkte warmtewisselaar, waardoor recirculatie mogelijk is wanneer de motor op laag vermogen draait of is uitgeschakeld. Deze pomp moet in werking zijn wanneer het systeem wordt gebruikt voor het voorverwarmen van de motor.

Een blindflensverbinding maakt flexibele integratie mogelijk met verschillende verwarmings- of voorverwarmingstoepassingen.

Voorbeeldopstellingen

Zoetwaterproductie met gebruik van moterwarmte (mantelwater) en stoom
Motorvoorverwarming en zoetwaterproductie met gebruik van stoom
Motorvoorverwarming met stoom
Zoetwaterproductie met stoom

Meer details en selectiegids

HWL voor motorvoorverwarming hoe het werkt.jpg

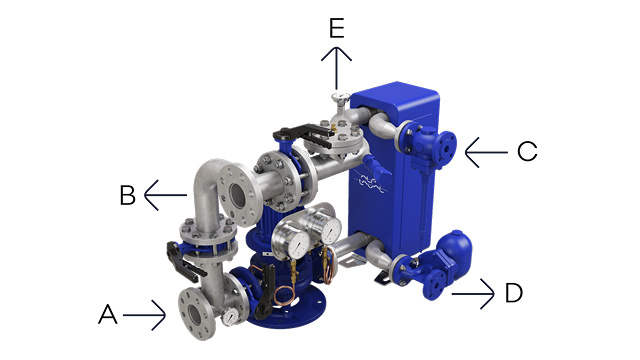

HWL – Warmwatercircuit getoond met opties: warmteterugwinningssysteem inclusief pomp en bypassklep.

A. Warmwaterinlaat

B. Warmwateruitlaat

C. Stoominlaat

D. Condensaatuitlaat

E. Voorverwarmingsaansluiting
