LabStak
Alfa Laval biedt een veelzijdig assortiment LabStak™ plaat- en frame-modules voor kleinschalige membranetest ter plaatse. Compatibel met alle RO-, NF-, UF- en MF-vlakmembraan van Alfa Laval, leveren ze nauwkeurige data om de haalbaarheid van uw crossflow-membranenproces te beoordelen. Ontwerp en schaal efficiënt op, optimaliseer bestaande lijnen en benut waardevolle productkansen – ondersteund door Alfa Laval’s bewezen expertise.
Ervaar efficiënte prestaties bij membranetests met Alfa Laval
- Snelle, betrouwbare screening in je eigen lab geeft vroegtijdig nauwkeurige antwoorden op cruciale vragen.
- Hetzelfde ontwerp wordt gebruikt voor klein- en grootschalige apparatuur, wat een soepele opschaling mogelijk maakt.
- Test verschillende membraantypes in één unit en optimaliseer tests met snelle, eenvoudige membraanwissel.
- Monitor het kruisstroomgedrag via een transparante plaat voor visuele controle.
- Alle componenten voldoen aan FDA- en ECC-regels voor veilig gebruik in voedsel- en farmaceutische toepassingen.
Accurate gegevens en deskundige ondersteuning om uw ideeën te valideren
Het behalen van nauwkeurige resultaten en geoptimaliseerde prestaties voor innovatieve toepassingen is nu eenvoudiger dan ooit met Alfa Laval’s uitgebreide assortiment LabStak™-modules en labunits, ontworpen voor eenvoudig testen ter plaatse naast uw bestaande procesapparatuur.
Wanneer geavanceerdere proefnemingen en diepgaande analyses nodig zijn, biedt het Membrane and Application Development Test Centre van Alfa Laval in Nakskov, Denemarken, de ideale omgeving om van experimenteren naar volledige implementatie te gaan. In beide omgevingen kunnen testers vertrouwen op Alfa Laval’s deskundige procesadvies en ondersteuning bij membranetesten.
Alfa Laval filtratielab testoplossingen
Om de meest effectieve oplossing te bepalen, is het aan te raden om in een vroeg stadium op kleine schaal te experimenteren. LabStak™ frame- en plaatmodules kunnen worden gebruikt om de proceshaalbaarheid vast te stellen, belangrijke ontwergegevens voor opschaling te genereren (zoals temperatuur, druk en dwarsstroomsnelheid) en bestaande productielijnen te optimaliseren. Alfa Laval draagbare membraantestunits stellen R&D-teams ook in staat om kleinschalige processen te ontwikkelen voor hoogwaardig of laagvolume producten, waardoor snelle innovatie wordt gestimuleerd en onderzoeksresultaten worden versneld. Lees hieronder meer over Alfa Laval M10, Alfa Laval M20, Alfa Laval M37/38 en Alfa Laval M39 L/H membraan labtestunits.
LabStak™ M10
De LabStak™ M10-module is de kleinste en meest compacte van de Alfa Laval-units voor crossflow-membraanfiltratie. Een ideaal hulpmiddel voor educatieve doeleinden en voor onderzoeks- en ontwikkelingswerk wanneer u eerste tests wilt uitvoeren met ultrafiltratie- en microfiltratie-vlakmembraanmodules.
LabStak™ M20
De Alfa Laval LabStak™ M20-module is een flexibele testunit met platen en frames voor het testen van alle RO-, NF-, UF- en MF-vlakmembraanplaten, waardoor hij zeer geschikt is voor onderzoek en ontwikkeling, kwaliteitsborging, evenals procesoptimalisatie en opschaling in pilotinstallaties. Een optioneel M20-2,5”-huis maakt de unit ook eenvoudig om te zetten voor tests met spiraalgewonden membranen.
LabStak™ M37/38
De Alfa Laval LabStak™ M37/38 module is een flexibele platen- en frame testunit voor ultrafiltratie- en microfiltratiemembraanprocessen, met dezelfde steunplaten en vlakveldmembraanmodules als onze full-scale membraanfiltratiemodules. Optionele platensets maken het mogelijk om voedingen met verschillende viscositeiten of vaste stofgehalten te verwerken.
LabStak™ M39 L/H
De Alfa Laval LabStak™ M39-module is ontworpen voor ultrafiltratie en microfiltratie van sterk viskeuze producten en fermentatiebrouwsels, en biedt geoptimaliseerde stromingsdynamica, laag energieverbruik en stabiele drukwerking voor toepassingen in de biotechnologie, farmaceutische industrie en de voedings- en drankenindustrie. Optionele platenreeksen zijn geschikt voor verschillende vloeistofviscositeiten.
Hoe werken Alfa Laval filtratietestunits?
Ons assortiment LabStak™ modules is gebaseerd op het unieke platen- en raamontwerp met de modulegroottes: M10, M20, M37, M38 en M39. De vloeistofcapaciteit van onze LabStak™ modules varieert van slechts 57 ml testmedium in de Alfa Laval LabStak™ M10 module tot 3 liter in de Alfa Laval LabStak™ M39H module. Het is mogelijk om alle filtratieprocessen te testen: Omgekeerde osmose, nanofiltratie, ultrafiltratie en microfiltratie.
De Alfa Laval platen- en raammodule is ontworpen met open kanalen over het membraanoppervlak, waardoor de aanvoerstroom/retentaat gelijkmatig door de module kan stromen. Dit zorgt voor consistente schuifsnelheden en gecontroleerde crossflow-omstandigheden, wat cruciaal is voor het behoud van de membraanprestaties en het voorkomen van vervuiling.
Het membraan wordt mechanisch ondersteund door stijve holle platen met talrijke sleuven die het permeaat verzamelen en via de permeaatverzamelbuizen uit de module afvoeren. Platen- en raammodules gebruiken het membraan zelf, geholpen door borgringen of strips, om de aanvoer/retentaat af te sluiten van de permeaatkanalen. Dit voorkomt ook lekkages vanuit de platenstapel zelf.
Alfa Laval LabStak™ M10 en LabUnit M10
Met een membraanoppervlak van slechts 336 cm² is de Alfa Laval M10-module de meest compacte LabStak™ testunit in het assortiment laboratoriumapparatuur van Alfa Laval, waardoor het een ideaal startpunt is voor vroege tests.
Het eenvoudige maar robuuste ontwerp zorgt voor betrouwbare resultaten en uitzonderlijk eenvoudige bediening, waardoor R&D-teams het vertrouwen krijgen om procesconcepten te verkennen, parameters te optimaliseren en met schaalvergroting te beginnen zonder complexiteit. De mogelijkheid om twee membranen tegelijk te installeren en evalueren versnelt bovendien de initiële membraanscreening en -selectie.
Voor wie op zoek is naar een kant-en-klaar systeem, integreert de Alfa Laval LabUnit M10 de LabStak™ M10-module met de benodigde pomp, kleppen, warmtewisselaar en instrumentatie.
Alfa Laval LabStak™ M20 en LabUnit M20
De Alfa Laval M20-module is uw LabStak™-partner bij uitstek wanneer betrouwbare en reproduceerbare resultaten cruciaal zijn voor uw werk. Deze flexibele unit is ontworpen voor plaat-en-ramen werking en stelt u in staat het membraanoppervlak snel en eenvoudig aan te passen met twee externe borgbouten en een flens met volledige slag aan de onderzijde. Dit betekent dat u elk membraanoppervlak tussen 0,036 en 0,72 m² (deelbaar door 0,036) kunt configureren zonder speciaal gereedschap, wat het ideaal maakt voor snelle iteratie en nauwkeurige testaanpassing.
Ontworpen om veeleisende onderzoeksomstandigheden te ondersteunen, verdraagt de Alfa Laval LabStak™ M20-module hoge bedrijfstemperaturen en -drukken en is compatibel met het volledige assortiment Alfa Laval platte membranen.
De Alfa Laval TestUnit M20 biedt een volledig geïntegreerd systeem gemonteerd op een verrijdbare tafel van roestvrij staal, inclusief de LabStak™ M20-module en alle essentiële componenten – een mobiel, professioneel opstelling die perfect geschikt is voor universiteiten, technische instituten, pilotomgevingen en geavanceerde onderzoeksfaciliteiten waar flexibiliteit en snelle experimenten essentieel zijn.

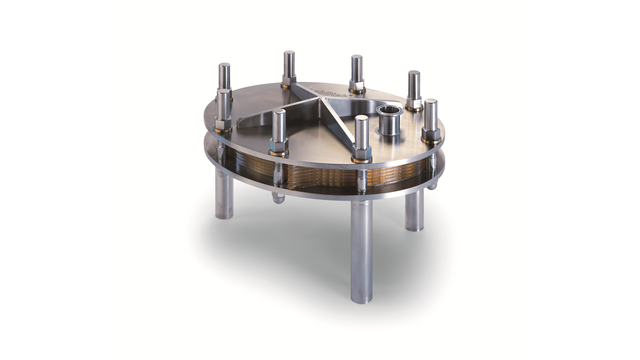

Alfa Laval LabStak™ M37/M38 en LabUnit M37/38
Houd apparatuur- en opstartkosten tot een minimum zonder in te leveren op efficiëntie. De Alfa Laval M37/38 is ideaal voor procesontwikkeling, opschaling, membranentesten, kwaliteitsborging of kleinschalige productie.
Gebouwd met dezelfde steunplaten en membranen als volwaardige platen- en kaderinstallaties voor dwarsstroomfiltratie, levert deze LabStak™ betrouwbare resultaten van industriekwaliteit op laboratoriumschaal. Het flexibele ontwerp maakt het eenvoudig om vlakke membranen te wisselen voor ultrafiltratie en microfiltratie, en biedt een naadloze aansluiting op een bypassstroom van een industriële installatie. Met verstelbare kanaalhoogtes optimaliseert het de stroming en druk en ondersteunt het gelijktijdig testen van maximaal zeven verschillende membraantypes. De module werkt bij temperaturen tot 80 °C, heeft een laag intern volume, een flexibel membraanoppervlak van 0,11 tot 1,05 m², en een veelzijdig systeemontwerp. Alle componenten worden vervaardigd in overeenstemming met FDA- en EG-voorschriften, wat zorgt voor een veilige en betrouwbare werking.
De Alfa Laval LabUnit M37/38 is een volledig geïntegreerde membranen pilotinstallatie, bestaande uit een Alfa Laval LabStak™ M37/38-module, compleet met de benodigde pomp, kleppen, warmtewisselaar en instrumentatie. De platenconfiguraties kunnen worden geselecteerd op basis van de toepassing: M37-platen voor sterk viskeuze vloeistoffen, M38H-platen voor hoge kanaal, medium-viskeuze vloeistoffen, en M38L-platen voor lage kanaal, laag-viskeuze vloeistoffen.

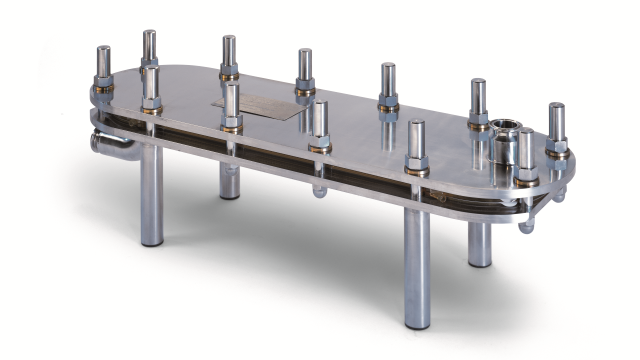

Alfa Laval LabStak™ M39 L/H en LabUnit M20
De Alfa Laval LabStak™ M39L/H module is een populaire keuze voor gebruik in diverse industrieën, waaronder biotechnologie en farmaceutica, evenals voeding en dranken. De module beschikt over een flexibel membraanoppervlak tussen 0,2 m² en 1,0 m² en is ontworpen voor geoptimaliseerde stromingsdynamica, laag energieverbruik en drukwerking. Hij kan worden uitgerust met plaatsets van verschillende kanaalhoogtes om stroom en druk te optimaliseren, waarbij de M39L-plaatset is ontworpen voor vloeistoffen met lage tot gemiddelde viscositeit en de M39H-plaatset voor vloeistoffen met hoge viscositeit. Vergelijk prestaties in real time via gelijktijdig testen van maximaal vijf verschillende membraantypen, waardoor tijd en middelen worden bespaard bij het optimaliseren van productieprocessen.
De LabStak™ M39 L/H-module is geïntegreerd in het Alfa Laval PilotUnit Multi multifunctionele systeem
Hulp nodig bij uw membranetoetsing?
Met de expertise van Alfa Laval krijgt u betrouwbare inzichten die efficiëntie en innovatie in uw processen stimuleren.
