PureBilge
Alfa Laval PureBilge is een volledig geautomatiseerd systeem voor centrifugaalscheiding dat speciaal ontworpen is om oliehoudend zeewater effectief te reinigen. Dit systeem biedt de mogelijkheid om olievervuiling in bilgewater tot onder de 5 ppm te reduceren, ver onder de norm van 15 ppm ligt zoals voorgeschreven door de Internationale Maritieme Organisatie (IMO). Alfa Laval PureBilge overtreft strenge eisen, zet nieuwe normen voor veilige bilgewaterlozing en beschermt zo onze oceanen.
Betrouwbaar, efficiënt en continu
- Compact, modulair, gemakkelijk te installeren systeem bespaart tijd, ruimte en geld
- Continue eentrapswerking vereist minder vuilwatertankvolume en zorgt voor meer laadvermogen
- Lagere kosten dankzij weinig onderhoud, geautomatiseerde regeling, minimale afvalverwerking, geen chemicaliënverbruik en geen wegwerpfilterelement
- Geen beïnvloeding door deining op zee, olieschokken of een hoge hoeveelheid vaste stoffen
- Schakelaar met wachtwoordvergrendeling zorgt ervoor dat alleen verantwoordelijken voor milieucompliance toestemming kunnen geven voor lozing
Alfa Laval PureBilge is een centrifugaal systeem op hoge snelheid voor olie-waterscheiding (OWS) dat grote volumes bilgewater efficiënt reinigt. De superieure scheidingsprestaties zijn te danken aan de gepatenteerde XLrator spiraalinlaat, die de splijting van oliedruppels en de vorming van extra emulsies voorkomt. Voor kleinere schepen is het systeem zelfs beschikbaar als PureBilge Compact.
PureBilge Compact is speciaal ontworpen voor schepen die slechts een kleinere behandelingscapaciteit nodig hebben. Het bilgewatersysteem kan op een nieuw schip worden geïnstalleerd of op een bestaand schip worden geretrofit.
Er zijn geen chemicaliën, adsorptiefilters of membranen nodig. De systemen verlagen de exploitatiekosten doordat ze zijn ontworpen voor 24/7 onbemande werking.
Centrifugaalscheiding betekent compliance met de voorschriften voor lozing van oliehoudend water
Met een vloot van meer dan 100 schepen is Teekay een van de belangrijkste scheepvaartspelers in de huidige energiesector. Het bedrijf neemt geen risico als het gaat om milieucompliance, en dan vooral op het gebied van de behandeling van oliehoudend water. Een groot aantal schepen van Teekay maakt gebruik van centrifugaalscheidings- en oliewaterbehandelingssystemen van Alfa Laval.
Hoe werkt het bilgewatersysteem?
PureBilge is een volledig automatisch alles-in-éénsysteem met een pompfase, een voorverwarmingsfase en een centrifugaalscheidingsfase. Dankzij volledige procesregeling en -bewaking is het een systeem met alles erop en eraan. PureBilge bestaat uit een BWPX 307 hogesnelheidsseparator, een regelkast met daarin een EPC 60 bilgeprocesregelaar, een kleppen- en leidingenrek en een voedingspompmodule.
Een voedingspomp met variable frequency drive-regelaar (VFD) leidt het oliehoudende water vanuit de bilgewatertank of vuilwatertank voor oliehoudend water naar het PureBilge bilgewatersysteem.
Na door een zeef te zijn gegaan die grote deeltjes opvangt, passeert de vloeistof door een warmtewisselaar. Die verhoogt de temperatuur tot het vereiste niveau voor een optimale scheidingsefficiëntie (doorgaans 60-70 °C).
Een driewegomschakelklep stuurt de vloeistof vervolgens naar de scheidingsfase als alle procesomstandigheden – zoals voedingstemperatuur, voedingsdruk en separatorsnelheid – binnen de vooraf ingestelde proceswaarden vallen. Als aan een voorwaarde niet wordt voldaan, recirculeert de klep de vloeistof terug naar de bezinktank voor oliehoudend water.

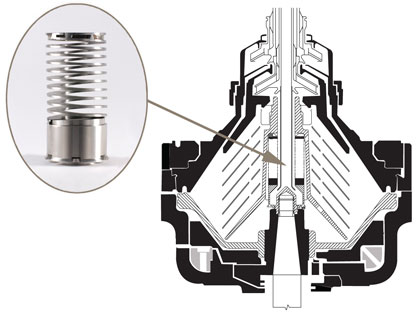

De stromingsinrichting met een gepatenteerde XLrator spiraalinlaat versnelt het oliehoudende water zachtjes in de separatorkom met minimale afschuiving en schuimvorming. Dit verbetert de scheidingsefficiëntie sterk door te voorkomen dat oliedruppels splijten en emulsies vormen. Dit is de sleutel tot de superieure prestaties van PureBilge in vergelijking met andere op centrifugaalscheiding gebaseerde systemen.
Opties die installatie en onderhoud vereenvoudigen
PureBilge is beschikbaar in drie standaardversies:
- PureBilge Compact 0605: 600 l/u, 5 ppm
- PureBilge Compact 0615: 600 l/u, 15 ppm
- PureBilge 2515: 2.500 l/u, 15 ppm
- PureBilge 2505: 2.500 l/u, 5 ppm
- PureBilge 5015: 5.000 l/u, 15 ppm
- PureBilge 5005: 5.000 l/u, 5 ppm
Kies uit een reeks opties om aan uw vereisten en omstandigheden aan boord te voldoen:
- 5 ppm-certificaat
- Warmteterugwinning
- Veiligheidsdoos
- Kit voor slibverwijdering
- CIP-unit
- Chemische doseerunit
- Afstandsbesturing
De PureBilge centrifugaalseparator met schijfstapel roteert met een zwaartekracht van 6.000 G, die wordt opgewekt bij 8.000 tpm. Olie en emulsies worden van het oliehoudende water gescheiden en continu via de olie-uitlaat afgevoerd. Vaste stoffen die zich aan de rand van de separatorkom verzamelen, worden intermitterend met vooraf ingestelde tussenpozen afgevoerd en naar een opvangtank voor slib of afgewerkte olie geleid.
Een ingebouwde waterpomp of pompschijf voert gescheiden oliehoudend water continu af via de schoonwateruitlaat. De bestemming is afhankelijk van het oliegehalte ervan. Een olie-in-waterbewaking volgt dit continu bij een isokinetisch bemonsteringspunt. Als het oliegehalte ligt onder de alarmgrens, die kan worden ingesteld op 0 tot 15 ppm, kan het gescheiden oliehoudende water direct overboord of in een schoonwatertank worden gepompt om later te worden geloosd. Als het oliegehalte de ppm-grens overschrijdt, wordt het effluent teruggestuurd voor herverwerking.
De geautomatiseerde regeling en bewaking kan worden geïntegreerd met bestaande Alfa Laval systemen, waardoor u beschikt over één gebruiksvriendelijke interface.
