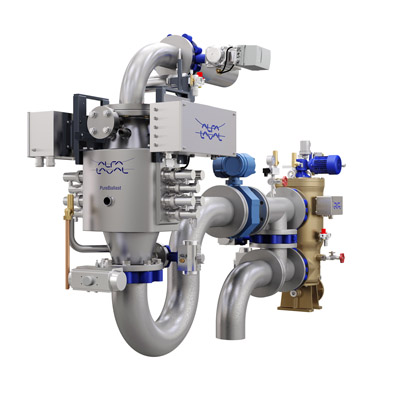

PureBallast 3 combineert initiële filtratie met verbeterde UV-behandeling in een speciaal ontworpen reactor. PureBallast 3 Compact Flex, hier afgebeeld, is het ideale systeem voor de meeste schepen vanwege zijn minimale voetafdruk en hoge installatieflexibiliteit.
Alfa Laval PureBallast 3 maakt gebruik van een verbeterde vorm van UV-behandeling, ontwikkeld in samenwerking met Wallenius Water. Die werkt zonder toevoeging van zout of chemicaliën, zelfs in zoet water.

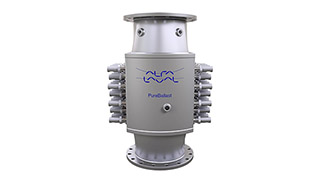

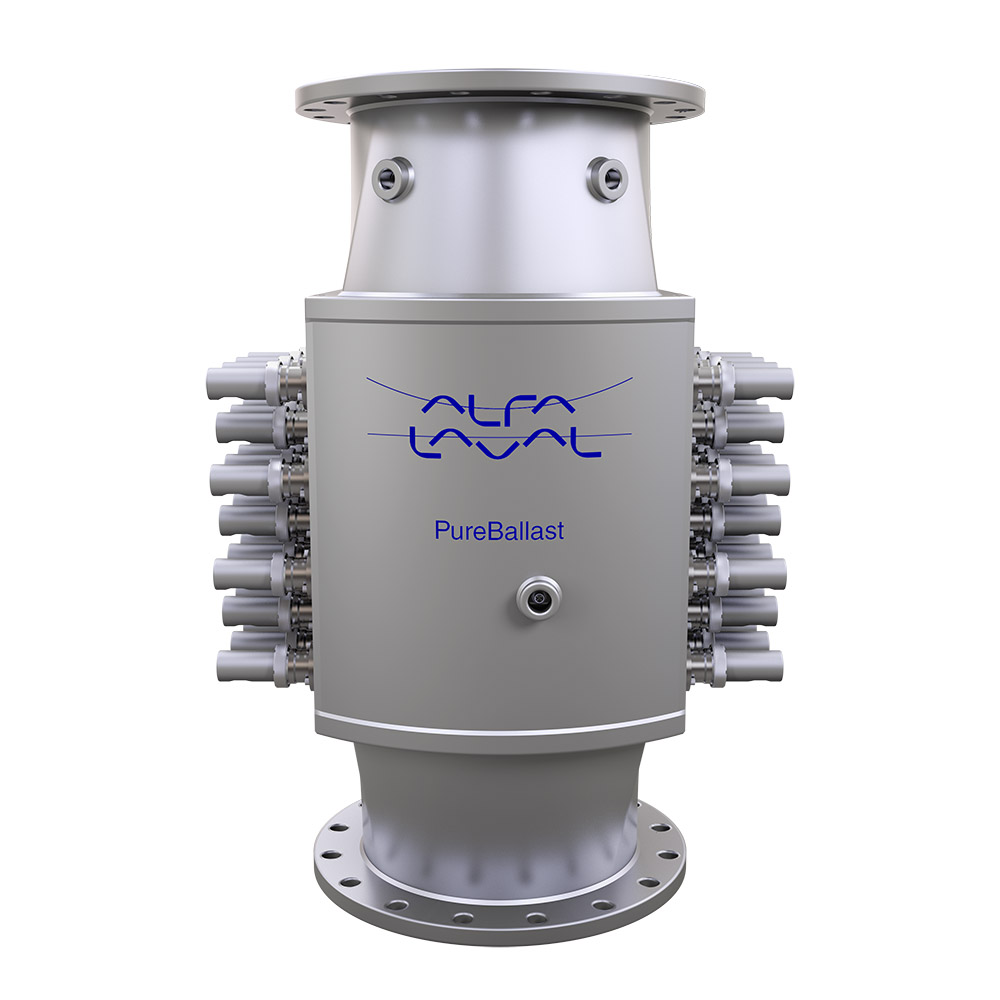

Biologische desinfectie, het belangrijkste behandelingsproces, vindt plaats in een verbeterde UV-reactor. De reactor heeft een stroomgeoptimaliseerd interieur dat zorgt voor hoge turbulentie en concentratie van de UV-dosis.

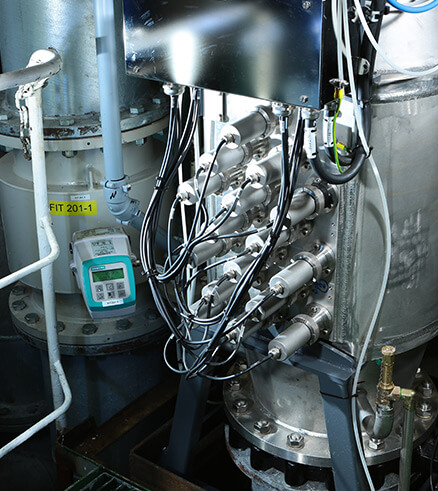

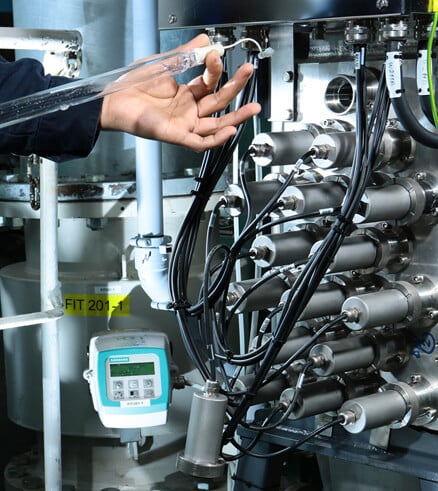

De middendruk UV-lampen in de reactor gebruiken speciaal ontworpen lamphulzen van synthetisch kwarts. Deze unieke hulzen ondersteunen de transmissie van een breder golflengtespectrum en bieden meer UV-licht tijdens desinfectie. Gecombineerd met het interne ontwerp van de reactor zorgt dit voor een optimale UV-dosering en een laag energieverbruik.
De reactor wordt ondersteund door een filtertrap die wordt gebruikt om eventuele grotere organismen en deeltjes te verwijderen voorafgaand aan biologische desinfectie. Dit verbetert de kwaliteit van het water voor de behandeling, vooral bij gebruik in troebele kustwateren en zoet water.
In combinatie met de reactor maakt het effectieve ontwerp van de filterkorf een volledige behandeling mogelijk van zoet, brak en zout water met een UV-lichtdoorlaatbaarheid van slechts 42%.

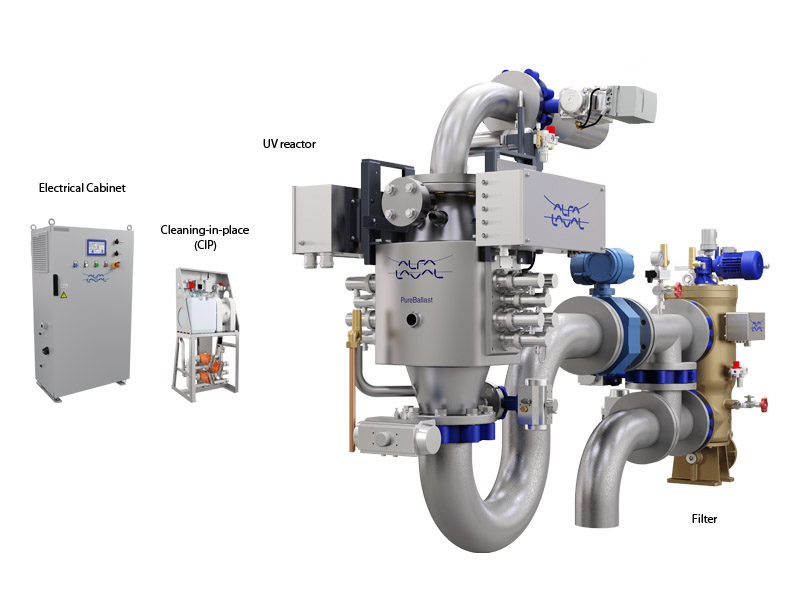

PureBallast 3 Compact Flex is het antwoord op problemen met ruimte en flexibiliteit. Het is ideaal voor de meeste schepen en wordt geleverd als losse componenten voor volledige installatievrijheid.
PureBallast 3 Compact Flex is verkrijgbaar voor stromen van 32-1000 m³/h en wordt geleverd als losse componenten voor eenvoudige, ruimtebesparende installatie. Met een compact ontwerp en de hoogst mogelijke flexibiliteit biedt het de oplossing voor installatie-uitdagingen, vooral bij montage achteraf en andere situaties waarin ruimte van levensbelang is.
De behandelingstrappen zijn geïntegreerd in de ballastwaterleidingen als inline componenten. Eenvoudige plug-and-play aansluitingen verminderen de tijd en kosten voor engineering en installatie, waardoor PureBallast 3 Compact Flex de perfect passende oplossing is voor de meeste projecten.
Er is een breed scala aan hulpapparatuur verkrijgbaar om integratie in elk schip te ondersteunen, inclusief terugspoelpompen, bemonsteringspunten, kleppakketten en afstandsbedieningspanelen.
PureBallast 3 Compact Flex is verkrijgbaar met typegoedkeuringen van zowel IMO als de Amerikaanse kustwacht (USCG).

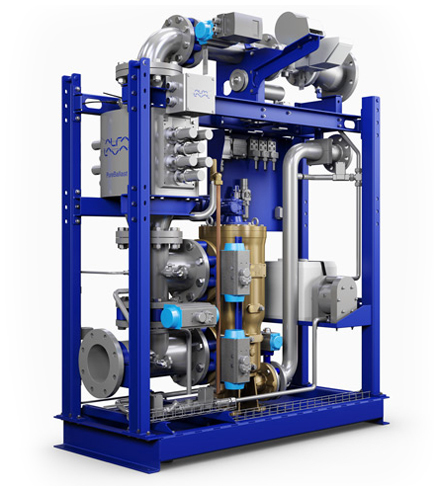

PureBallast 3 Compact is een handige oplossing voor kleinere ballastwaterstromen. Het integreert het systeem in een compacte plug-and-play-module.
Alfa Laval PureBallast 3 Compact kan worden geleverd als een complete module; dit maakt hem niet alleen compact, maar ook eenvoudig te installeren dankzij minimaal leidingwerk. De module neemt minimale ruimte in beslag en is verbonden via eenvoudige plug-and-play aansluitingen. Voor stromen van 32-300 m³/h.

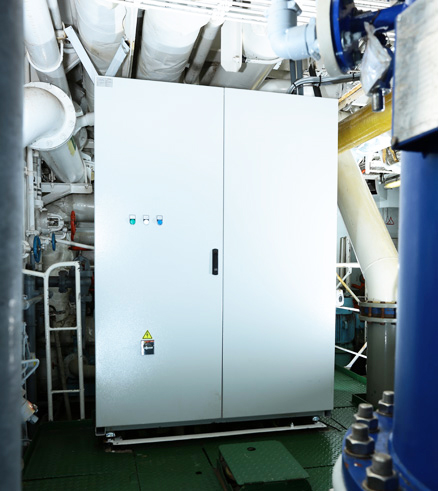

Alle componenten zijn opgenomen op de module, met uitzondering van een schakelkast die flexibel kan worden geplaatst. Deze kast is een combinatie van de lampaandrijvingskast en een regelkast voor grotere systemen.
De volgende componenten zijn opgenomen op de PureBallast 3 Compact module:
Er is een breed scala aan hulpapparatuur verkrijgbaar om integratie in elk schip te ondersteunen, inclusief terugspoelpompen, bemonsteringspunten, kleppakketten en afstandsbedieningspanelen.

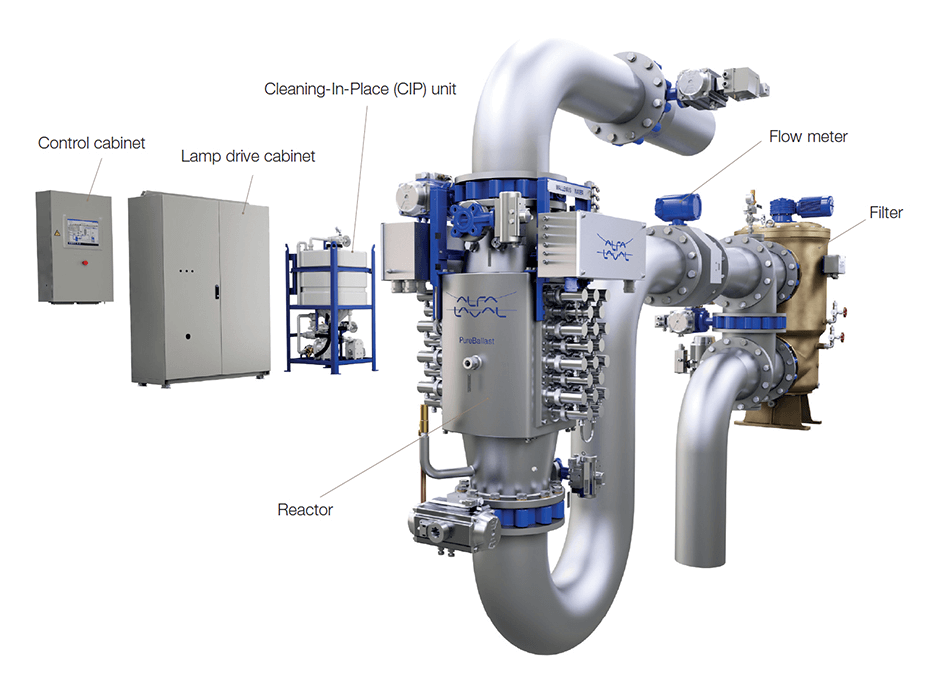

PureBallast 3 Std-systemen kunnen, met een reactorgrootte van 1500 m³/h, grote ballastwaterstromen efficiënt verwerken en maken gestroomlijnde en kosteneffectieve systeemconfiguraties mogelijk. Voor potentieel explosiegevaarlijke omgevingen kunnen ze worden geconfigureerd als PureBallast 3 Ex-systemen, die verkrijgbaar zijn met dekhuis opties voor tankschepen.
PureBallast 3 Std-systemen kunnen worden geconfigureerd voor grote stromen en hebben de breedste installatieparameters, waaronder vrije plaatsing van lampaandrijvingskasten binnen een straal van 150 m. Individuele systemen kunnen stromen verwerken van 250-3000 m³/h, waarbij dubbele systemen dekking bieden tot 6000 m³/h. Doordat het reactorformaat van 1500 m³/h betekent dat er slechts één of twee reactoren nodig zijn, worden de kosten en complexiteit van grootschalige systemen tot een minimum beperkt.
De extra componenten zijn ondersteuningssystemen die flexibel kunnen worden geplaatst voor een optimaal ontwerp.
Dezelfde behandelings- en ondersteuningscomponenten worden gebruikt in PureBallast 3 Ex-systemen (zie hieronder).
Er is een breed scala aan hulpapparatuur verkrijgbaar om integratie in elk schip te ondersteunen, inclusief terugspoelpompen, bemonsteringspunten, kleppakketten en afstandsbedieningspanelen.
PureBallast 3 voor grote stromen en Ex-ontwerp, configuraties verkrijgbaar voor 250-3000 m³/h, en zelfs grotere stromen met meerdere systemen.
PureBallast 3 Ex-systemen zijn verkrijgbaar voor stromen van 250-3000 m³/h, met dubbele systemen die dekking bieden tot 6000 m³/h. Ze kunnen worden geleverd in een reeks Ex-configuraties volgens ATEX en IECEx, Zone 1, IIC en T4. Het ontwerp wordt vereenvoudigd door de flexibele plaatsing van de lampaandrijvingskasten, die zich buiten de gevaarlijke zone kunnen bevinden en tot op 150 m afstand van de reactoren die ze bedienen.
Ondersteunende veiligheidsvoorzieningen, zoals de aansluiting van de sensoren voor reactortemperatuur en niveau via relais die de PLC omzeilen, verhogen de bedrijfszekerheid.

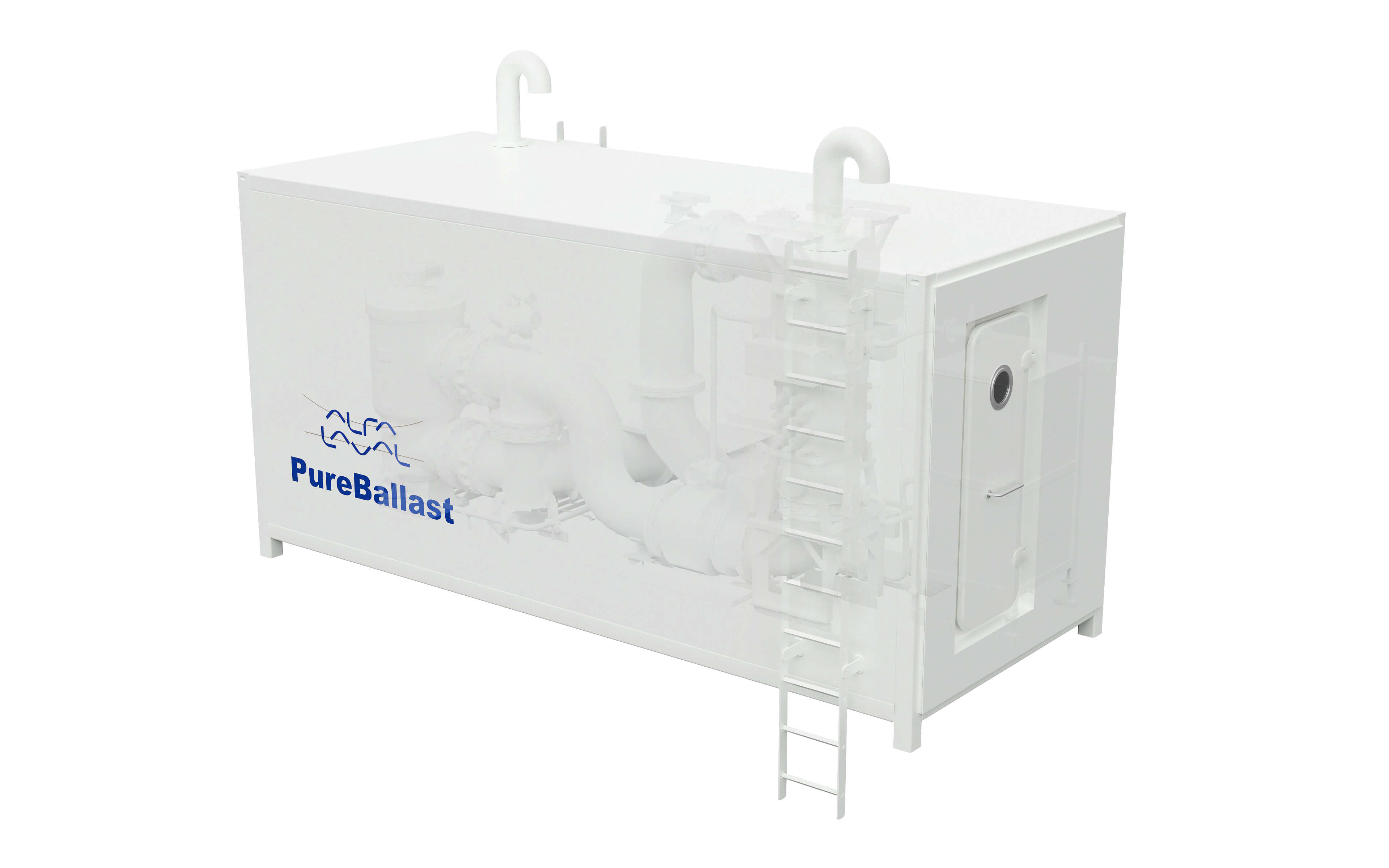

Veel tankers gebruiken dompelpompen om de noodzaak van een pompkamer te elimineren en de ruimte voor het product te maximaliseren. Dit laat vaak onvoldoende ruimte over voor een ballastwaterbehandelingssysteem. Daarom kunnen voorgemonteerde PureBallast 3 Ex-systemen worden geleverd in een standaard dekhuis, compleet met alle interne leidingen.
De stromingsgerelateerde componenten van het PureBallast 3 Ex-systeem (UV-reactor, filter en CIP-eenheid) bevinden zich in het dekhuis, terwijl de lampaandrijvingskast en de schakelkast binnen de veilige zone van het schip zijn geïnstalleerd.
PureBallast 3 Std- en EX-systemen zijn verkrijgbaar met typegoedkeuringen van zowel IMO als de Amerikaanse kustwacht (USCG).
PureBallast 3 werkt op de achtergrond en draait in IMO-gereguleerde wateren in de meeste situaties op slechts 50% van zijn potentiële bedrijfsvermogen. Voor de moeilijkste bedrijfsscenario's kan het worden opgeschakeld tot vol vermogen.
PureBallast 3 is een volledig geautomatiseerd systeem. Als het wordt gestart, ondergaat het een korte opstartprocedure.
Als het ballasten begint, passeert het inkomende ballastwater eerst het filter. Deze verwijdert alle grotere organismen en deeltjes, wat de kwaliteit van het water verbetert voor de behandeling. De filtertrap biedt voordeel voor gebruik in troebel kustwater en zoet water.
Na filtratie gaat het water door de reactortrap, waar het wordt gedesinfecteerd door middel van versterkt UV-licht voordat het de ballastwatertanks binnengaat.
Zodra het ballasten is voltooid, wordt de reactor gereinigd via een automatische Cleaning-In-Place (CIP)-cyclus. Deze cyclus wordt onmiddellijk na het ballasten geïnitieerd en moet binnen 30 uur worden uitgevoerd. De reactortrap wordt als de CIP-cyclus begint met vers water gespoeld en wordt na voltooiing met vers water gevuld.
De filtertrap wordt ook met vers water gevuld zodra het ballasten is voltooid.
Het proces van lossen van ballast is in wezen gelijk aan het dat van het innemen van ballast. De filtertrap wordt tijdens het lossen van ballast echter omzeild omdat het water al is gefilterd.
Na het verlaten van de ballastwatertanks, passeert het uitgaande ballastwater de reactorfase om eventuele hergroei van micro-organismen, die mogelijk tijdens transport zijn ontstaan, te elimineren. Na op deze manier te zijn ontsmet tot de vastgestelde grenzen, wordt het geloosd in het ontvangende water op de lossingslocatie.
Dezelfde opstart- en uitschakelsequentie, inclusief CIP, wordt gebruikt tijdens zowel innemen als lossen van ballast.
Uitgebreide documentatie voor PureBallast 3 is beschikbaar ter ondersteuning van systeemevaluatie, ontwerp, installatie en bediening.
PureBallast 3-documentatie voor scheepswerven en andere installerende partijen is onderverdeeld in:
Directe assistentie van Alfa Laval is ook beschikbaar m.b.t. ontwerp en planning, evenals bij de installatie en inbedrijfstelling.
Neem voor het verkrijgen van ontwerp- en installatiedocumentatie of meer informatie contact op met Alfa Laval.
Download de informatie over het beheer van ballastwater van Alfa Laval m.b.t. PureBallast 3 en hoe deze zich verhoudt tot andere beschikbare behandelingstechnologieën.
Gebaseerd op losse componenten, plug-and-play, voor installatievrijheid.
Compacte systemen die moeten worden geconfigureerd als een plug-and-play-ready module.
PureBallast 3 voor grote stromen en Ex-ontwerp.
De afbeeldingen hieronder kunnen voor niet-commercieel gebruik worden gedownload voor het presenteren van PureBallast 3. Er moet wel een verwijzing naar Alfa Laval worden gemaakt.
