Meer uit het stadsverwarmingsnet met Energy Hunter in Bucheon

Eigenaar en manager van Alfa Engineering, de heer Seho Kim, stelt dat het bieden van comfortabel verwarmen en gemoedsrust voor huurders in Kunyoung Apartments, Bucheon City in Zuid-Korea, erg bevredigend is geweest. Comfortabel verwarmen en geld besparen, dankzij het gebruik van een efficiëntere warmtetransfertechnologie.

Alfa Engineering werd door het appartementenbeheer verkozen vanwege ondersteunend materiaal, technische beoordeling van de specificaties, het gebruik van de ROI-tool om de keuze van een dichtingsplaatwarmtewisselaar te schatten, en het presenteren van een rapport over besparingen in warmte, pompvermogen en terugverdientijd. De discussies gingen over gegevens over hoeveel verwarmingskosten konden worden verlaagd in vergelijking met de bestaande shell-and-tube warmtewisselaar.

De besparingen waren in de vorm van energie-efficiëntie, pompvermogen en effectiever gebruik van de warmte die beschikbaar was vanuit het stadsverwarmingsnet.

Het probleem

De geïnstalleerde shell-and-tube warmtewisselaars hadden een zeer lange geschiedenis van ondermaats presteren, regelmatig onderhoud, het vereisen van zwaar materieel en uitdagingen bij het verwijderen van het buizenpakket. De bewoners kregen onvoldoende verwarming voor een comfortabele kamertemperatuur en de enige oplossing die ze hadden, was de shell-and-tube bij elke klacht regelmatig schoon te maken.

Lokale Zuid-Koreaanse wetgeving vereist ook dat shell-and-tube warmtewisselaars elke twee jaar een drukvatinspectie ondergaan, terwijl dichtingsplaatwarmtewisselaars hier niet aan onderhevig zijn.

De uitdaging was echter hoe de oude shell-and-tube te vervangen door een modernere dichtingsplaatwarmtewisselaar, terwijl er weinig informatie beschikbaar was over de specificaties, doorstroomsnelheid, in- en uitgaande temperaturen en drukverlies?

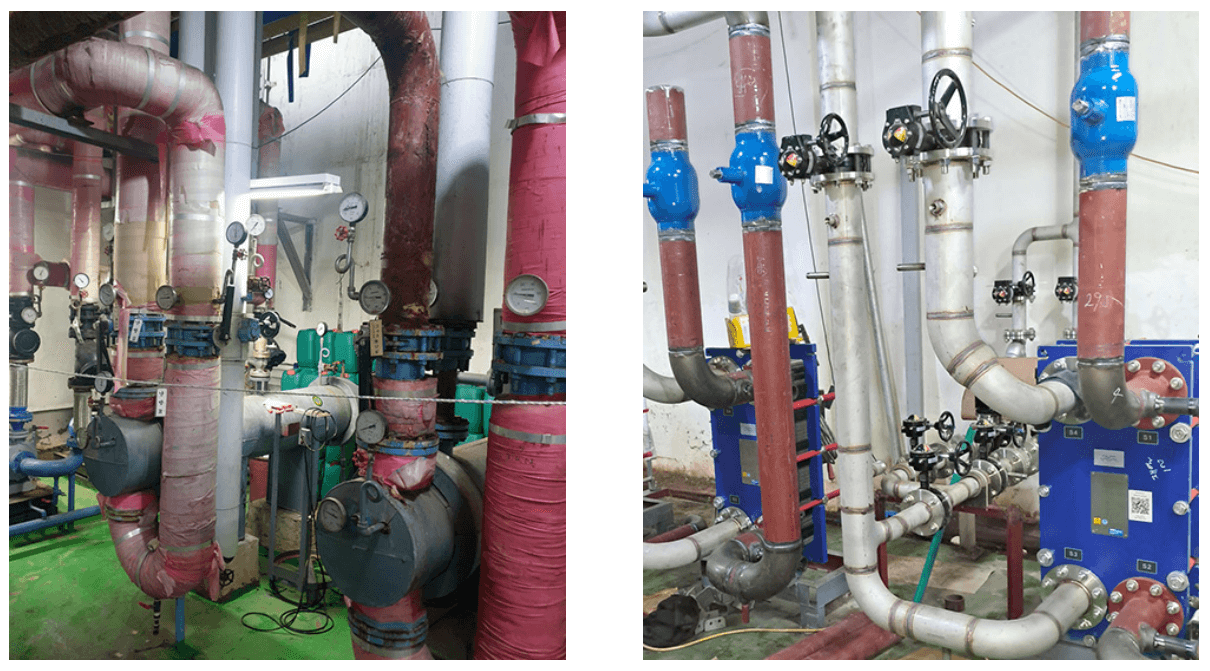

Voor (links), Na (rechts)

De oplossing

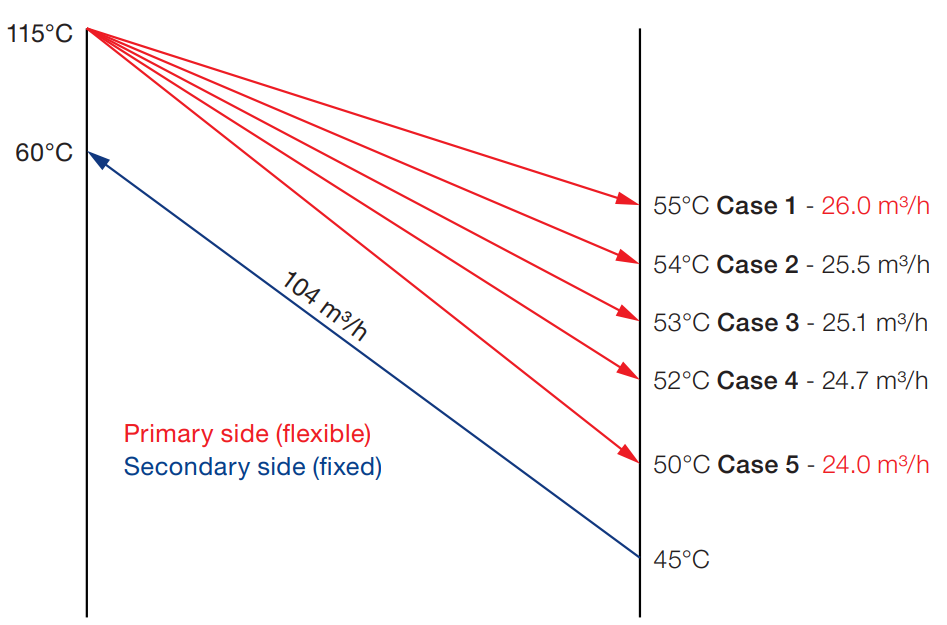

Het installeren van een Alfa Laval dichtingsplaatwarmtewisselaar betekende dat er meer warmte kon worden overgedragen vanuit het stadsverwarmingsnet, waardoor de bewoners comfort kregen. Dit gebeurde door het stadswarmtewater tot lagere temperaturen af te koelen. Dit was ook een voordeel voor de exploitanten van het stadsverwarmingsnet, omdat de lagere retourwatertemperatuur betekende dat een relatief lagere doorstroomsnelheid nodig was om te verwarmen.

Bij het vervangen van de oude shell-and-tube technologie door een dichtingsplaatwarmtewisselaar, werden de externe afmetingen gebruikt in de Energy Hunter Value Calculator. Een geschatte equivalente warmteoverdrachtsoppervlakte werd berekend op ongeveer 1/4 van die van de shell-and-tube. De nieuwe dichtingsplaatwarmtewisselaar nam minder ruimte in en was eenvoudiger te installeren. De nieuwe warmteoverdrachttechnologie zorgde voor hogere doorstroomsnelheden, hogere kanaalsnelheden, waardoor de units langer schoon bleven met optimale warmteoverdrachtsefficiëntie.

Waarom Alfa Laval?

Allereerst was het niet eenvoudig om technische aspecten aan klanten uit te leggen, zegt de heer Seho Kim. Het appartementenbeheer wist er niet veel van. Vertrouwen opbouwen met hen was het eerste dat Alfa Engineering moest doen.

Vergeleken met andere merken, zorgt de laatste CurveFlow™ technologie van Alfa Laval ervoor dat de unit langer schoon blijft. Het water wordt beter verdeeld in het kanaal, waardoor dode zones worden vermeden en het volledige plaatoppervlak voor warmteoverdracht wordt benut.

De vorm van OmegaPort™ biedt meer ruimte voor doorstroming, waardoor minder drukverlies over de poorten ontstaat en meer beschikbaar blijft voor efficiënte warmteoverdracht in de kanalen.

Deze eigenschappen zorgen ervoor dat de unit langer schoon blijft dan de meeste andere wereldwijde merken, laat staan een shell-and-tube warmtewisselaar, die de laagste doorstroomsnelheden, de slechtste warmteoverdrachtsefficiëntie en de hoogste pompverliezen heeft.
