50% energiebesparing in stadsverwarmingsproject in Odessa, Oekraïne

Een grondige make-over – inclusief ketels, leidingen, warmtewisselaars en warmteknooppunten – van het stadsverwarmingssysteem in een woonwijk in de Oekraïense stad Odessa bleek een soort modelcase te zijn. Een moderne 3-circuitoplossing met een primaire zijde bestaande uit het distributienetwerk leverde aanzienlijke energiebesparingen op – en daarmee een zeer bemoedigend voorbeeld.

Goede relaties en betrouwbare technologie

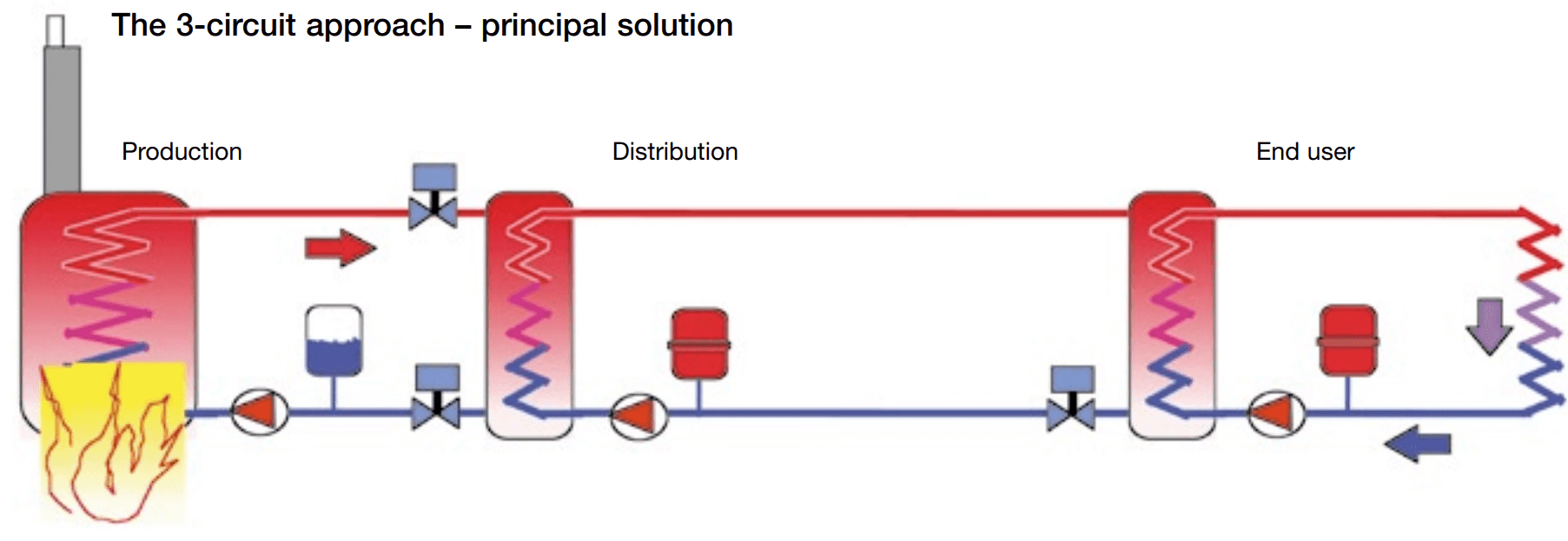

Het systeem dat werd vervangen, was van traditionele opzet en had te maken met de “klassieke” problemen van hoge waterstromen, overmatig warmwaterverbruik en inflexibele warmtevoorziening. Het geïnstalleerde systeem is een moderne 3-circuitoplossing, waarbij de circuits voor productie, distributie en eindgebruikersverbruik zijn gescheiden. De primaire zijde omvat het distributienetwerk tot aan het warmteknooppunt van de consument.

Het project omvatte de overgang van drie centrale stadsverwarmingswarmteknooppunten naar 36 individuele warmteknooppunten, uitgerust met 40 warmte- en warmwaterwarmtewisselaars geproduceerd door Alfa Laval. In dit project nam Alfa Laval de rol van adviseur, coördinatie van installaties en hoofduitrustingsleverancier op zich.

De opdrachtgever voor dit omvangrijke project was het gemeentelijke ontwikkelingsbedrijf Odessateploenergo, dat al meer dan drie jaar klant is bij Alfa Laval. De voorzitter van het bedrijf, de heer Valery N. Pyatov, legt uit waarom Alfa Laval een logische keuze was:

Ten eerste hebben we een zeer solide relatie met hen. We werken nu al een paar jaar met hen samen. Voor dit project boden zij aantrekkelijke technologische oplossingen die getest zijn in Zweden en in andere delen van de wereld met uitstekende resultaten. We hechten veel waarde aan de betrouwbaarheid van de technologie, en we zijn erg tevreden."

Tijdens het project ontwikkelde het Alfa Laval-team efficiënte routines voor nauwe samenwerking met de bedrijven Logstor (leidingleverancier) en Petrokraft (renovatie en vervanging van branders inclusief besturing). In feite was deze onderneming meer dan een renovatieproject. Het was eigenlijk een vervanging van verouderde apparatuur door een volledig nieuw systeem, hoewel gebaseerd op goed beproefde oplossingen voor de verschillende functies.

Een primair distributiecircuit

De productie-eenheid van het 3-circuitsysteem bestaat uit warm water samen met warmtewisselaars, condensatoren, circulatiepompen, waterbehandelingsapparatuur en instrumenten voor toezicht en besturing. Warm water (130°C) wordt gebruikt als medium om de energie te transporteren.

Het distributiecircuit tussen de productie-eenheid en het warmteknooppunt van de consument bevindt zich aan de primaire zijde, wat een aantal voordelen met zich meebrengt. Het temperatuur- en drukniveau kan relatief laag worden gehouden. Omdat het temperatuurverschil groter is, kan een hoog effect worden bereikt met relatief bescheiden stromen. Daardoor kunnen leidingdiameters worden verkleind. Dit betekent op zijn beurt een lager energieverbruik van pompen. Dit type distributienetwerk kan worden gevoed door verschillende productie-eenheden en is eenvoudig te koppelen aan lusvormige netwerken om capaciteit toe te voegen of een stabiele warmtevoorziening te garanderen.

Aan de secundaire (consumenten)zijde zorgen warmteknooppunten voor de warmtevoorziening en elimineren enkele van de problemen die voortkomen uit overmatig aftappen. Warm tapwater wordt lokaal geproduceerd in elk warmteknooppunt en het totale energieverbruik kan op één punt worden gemeten. Watertransport als gevolg van aftappen wordt beperkt tot het consumentencircuit.

Korte terugverdientijd en aanzienlijke energiebesparing

Uit eerdere ervaringen kan worden verwacht dat de terugverdientijd voor dit soort projecten vrij kort is – dat wil zeggen, vanwege de aanzienlijke energiebesparing die wordt bereikt door toepassing van state-of-the-art (nog steeds goed gedocumenteerde) apparatuur. In dit geval was het energieverbruik zelfs met gemiddeld 35% per jaar verlaagd. Het waterverbruik uit het stadsverwarmingsnet werd 30 keer verminderd (van 34.277 m3 tot 1.225 m3).
