Duitse bio-ethanolfabriek kiest AlfaCond voor procesflexibiliteit
De bio-ethanolfabriek van CropEnergies Bioethanol GmbH (voorheen Südzucker Bioethanol) heeft vier AlfaCond platenwarmtewisselaars voor diverse condensatietaken. Een AlfaCond 600 fungeert als eindproductcondensor en twee AlfaCond 800 units werken parallel als purgecondensors.
DATUM 2026-02-03De bio-ethanolfabriek van CropEnergies Bioethanol GmbH (voorheen Südzucker Bioethanol) heeft vier AlfaCond platenwarmtewisselaars geïnstalleerd voor diverse condenseertaken. Een AlfaCond 600 functioneert als eindproductcondensor en twee AlfaCond 800-units draaien parallel als purgecondensors. Daarnaast is een AlfaCond 400 geïnstalleerd als flashcondensor voor het verdampingssysteem dat wordt gebruikt bij de productie van een bijproduct voor diervoeding. De toepassingskennis van Alfa Laval, gecombineerd met het eenvoudige installatiegemak en de uitbreidingsflexibiliteit van de AlfaCond, waren belangrijke factoren voor CropEnergies bij de keuze voor deze condensors.
In 2006 was er behoefte aan een grotere condensatiecapaciteit op een eind-ethanolcondensor. Vanwege de beperkte installatieruimte was het uitbreiden van de bestaande buis-in-buis warmtewisselaars (STHE) geen optie.
AlfaCond, eenvoudig te transporteren en installeren
Projectmanager Dr. Angermann raadpleegde Alfa Laval en CropEnergies kocht een AlfaCond 600 platenwarmtewisselaar voor deze toepassing. De beslissing werd sterk beïnvloed door de compacte opbouw en het eenvoudige installatiegemak van de AlfaCond. Het zou zeer ingewikkeld zijn geweest om een grotere STHE-condensor te transporteren en te installeren in de beschikbare ruimte. Volgens Dr. Angermann maakte de grote enkele instroomaansluiting van de AlfaCond de leidingen veel eenvoudiger. Andere belangrijke factoren waren de uitbreidingsflexibiliteit van de AlfaCond en de lagere drukval aan de dampzijde dankzij het speciale ontwerp van de AlfaCond in vergelijking met een normale platenwarmtewisselaar.

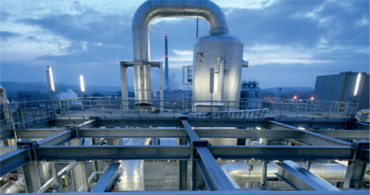

De bio-ethanolfabriek van CropEnergies in Zeitz, Duitsland, heeft momenteel een totale capaciteit van 360.000 m3 ethanol per jaar.
Flashcondensor vereist voor verdampingssysteem
Tevreden met de prestaties van de AlfaCond 600, raadpleegde Dr. Angermann een jaar later opnieuw Alfa Laval. In de fabriek in Zeitz wordt een verdampingssysteem gebruikt om de nog overgebleven vloeistof (stillage) te concentreren, die daarna wordt gedroogd en verkocht als diervoeding. De eis was om een kleine flashcondensor te installeren om de dampbelasting naar de eindverdampers in balans te brengen.
Het compacte ontwerp en het daardoor lage gewicht in vergelijking met STHE waren belangrijke factoren bij de keuze voor een platenwarmtewisselaar. Er werd een AlfaCond 400 geïnstalleerd omdat de bestaande 400 mm-leiding direct op de instroom van de unit kon worden aangesloten.
AlfaCond 800-units geïnstalleerd als purgecondensors
In 2007 besloot CropEnergies Bioethanol een bestaande STHE-purgecondensor te vervangen om een knelpunt in de terugwinning van de moleculaire zeven te elimineren. Omdat de purgecondensor onder laag vacuüm draait, soms onder 100 mbar, was het essentieel een unit te installeren met een zeer lage drukval aan de dampzijde.
Daarnaast moest de condensor snel kunnen inspelen op veranderingen van de moleculaire zeven. Anders bestond het risico op kwaliteitsvermindering van het droogproces, de laatste stap in de ethanolproductie.
Op basis van positieve ervaringen met AlfaCond overwoog Dr. Angermann de STHE-condensors te vervangen door plaattechnologie van Alfa Laval. Alfa Laval stelde twee AlfaCond 800-units voor, parallel werkend als één unit, een oplossing die goedkoper was dan de aanschaf van één nieuwe STHE-condensor.
Weer waren de doorslaggevende factoren voor Dr. Angermann de grote instroom en de lage drukval aan de dampzijde van de AlfaCond.
Flexibele procesoplossingen van groot belang
Voor een jonge fabriek als CropEnergies Bioethanol in Zeitz is het van vitaal belang flexibele procesoplossingen te hebben. Het is moeilijk te voorspellen wat er in het echte proces zal gebeuren in vergelijking met de theoretische planning. De flexibiliteit en de mogelijkheid tot uitbreiding zijn grote voordelen van de AlfaCond platenwarmtewisselaars ten opzichte van buis-in-buis units."
- Dr. Angermann
Product
Condensatie speelt een belangrijke rol in de verwerkende industrieën van vrijwel alle soorten, waaronder energie, chemie en voedsel.
Productgegevens
AlfaCond condensor
De AlfaCond is ’s werelds eerste platencondensor die speciaal is ontworpen voor condensatie van laagdrukdamp. Hij kan in een breed scala aan industrieën worden toegepast.
Kenmerken en voordelen
- Compact: klein vloeroppervlak, lage installatiekosten
- Één grote dampinlaat voor eenvoudige leidingen
- Hoge turbulentie: minder vervuiling aan de koelwaterzijde
- Eenvoudig chemisch of mechanisch te reinigen
Geschikt voor toekomstige vraag
Wanneer meer capaciteit nodig is, kan de AlfaCond eenvoudig worden uitgebreid door platen toe te voegen. Zo kan AlfaCond snel en gemakkelijk worden aangepast aan productie-uitbreidingen en proceswijzigingen. AlfaCond is in deze gevallen een zeer kostenefficiënt alternatief voor schelp-en-buis technologie.
