Unique Mixproof Cuve horizontale

Unique Mixproof Horizontal Tank Valve specially designed for horizontal mounting directly on the tank wall. It improves cleanliness of the horizontal tank connections and ensures that no area of the tank inlet or tank outlet is left uncleaned.

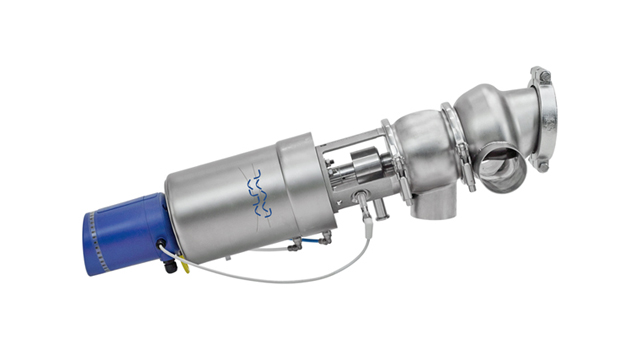

Unique Mixproof Horizontal Tank w ThinkTop V70 640x360

State-of-the-art horizontal mixproof valve

Based on the well proven and exceptionally versatile principle of the Unique Mixproof valves, this horizontal mixproof tank valve features many of the same components, such as the actuator, yoke and seals, and therefore the same spare parts. This provides the benefits of easy serviceability and low total cost of ownership.

Alfa Laval Unique Mixproof Horizontal Tank Valve, can be fitted with any level of sensing and control. It is as standard supplied with seat lift, which enables handling of two different products at the same time, or safe handling of one product while seat-lift cleaning operations are being conducted in the other portion of the valve – all without any risk of cross-contamination. The double tangential design of the valve body ensures full drainability, especially when the valve is mounted at the bottom of a flat-bottomed tank.

Exceptional spillage-free operation

A state-of-the-art double-seat design provides long-lasting, spillage-free operation thus minimizing the risk of product contamination. The use of double lip seals provides added protection to ensure safe and hygienic operation.

Easy valve to maintain and clean

Unique mixproof valves feature a top-loaded design, making maintenance fast and easy. It also features no adjustable components, a maintenance-friendly actuator and built-in leakage detection on all seals. Unique mixproof valves meet most hygienic standards and can be supplied with the optional SpiralClean cleaning system.

Click on the playlist to see all 4 animations!



You get the full benefit of using Unique mixproof valves by combining them with Alfa Laval ThinkTop and ThinkTop Basic valve sensing and control units.

Valve clusters - customized flow solutions

We are specialists in providing pre-built valve clusters customized to meet specific, individual requirements.
Our expertise helps ensure you the most efficient flow management, using as few components as possible and dealing effectively with key issues that include thermal cycling, cleanability, drainability and flow control.
Alfa Laval valve clusters can be supplied pre-assembled and pre-tested as well as fully wired and with all the necessary pneumatic tubing, junction boxes and control panels pre-connected.
This means you can bring even complex installations online as quickly as possible, saving time and avoiding lost revenue associated with on-site troubleshooting and downtime.

For more information, please refer to Documentation and to the Selection Guide.

For cost-effective alternatives to the Unique mixproof valve range, Alfa Laval also offers standard SMP mixproof valves.

Avantages du produit

  • Économique
  • Fonctionnement sûr et hygiénique
  • Facile à nettoyer et à entretenir

Catalogue produits

Dernière version en ligne du catalogue "A portée de main"

Accédez à la version française

Fonctionnement

Construction

Le concept de la vanne Unique Mixproof est basé sur une série de composants élémentaires, dont le corps de vanne, le bouchon, l'actionneur, les options de nettoyage et les accessoires qui favorisent une large gamme d'applications. En utilisant ces composants, vous pouvez construire une vanne Unique Mixproof pour répondre exactement à vos exigences de processus.

Pour faciliter l'entretien, la vanne Unique Mixproof possède également des orifices de détection des fuites qui préviennent l'usure ou l'endommagement des joints toriques statiques. Les opérateurs peuvent inspecter visuellement la vanne à tout moment sans avoir à la démonter.

Principe de fonctionnement

La vanne Unique Mixproof Alfa Laval est une vanne normalement fermée qui est commandée à distance par de l'air comprimé.

Pour séparer les deux liquides, la vanne est équipée de deux joints de clapet indépendants. L'espace entre les deux joints forme une chambre de fuite atmosphérique. Dans les rares cas de fuite accidentelle de produit, le produit s'écoule dans la chambre de fuite et est évacué par la sortie de fuite.

Lorsque la vanne est ouverte, la chambre de fuite est fermée. Le produit peut alors s’écouler d’une ligne à l’autre sans déversement. La vanne peut être facilement nettoyée et protégée contre les coups de bélier en fonction des exigences spécifiques liées au processus et de la configuration de la vanne. (Il n'y a pas de déversement de produit pendant le fonctionnement de la vanne).





Système SpiralClean

Afin d'assurer des conditions de fonctionnement hygiéniques à la gamme Unique Mixproof, Alfa Laval propose son système SpiralClean pour nettoyer les clapets et la chambre de fuite des vannes. SpiralClean nettoie plus en profondeur et plus efficacement que les dispositifs de nettoyage classiques, tout en utilisant moins de liquide de nettoyage, d'équipements et de temps. Tous les systèmes de Nettoyage En Place (NEP/CIP) externes pour les vannes à double étanchéité Unique Mixproof sont équipés de SpiralClean en standard.

Un autre avantage important : SpiralClean permet à la vanne Unique mixproof de fonctionner dans des conditions de type aseptique, créant une barrière de vapeur à l'atmosphère lors de l'application de vapeur sur les tuyaux CIP.

Vanne horizontale Unique Mixproof

La vanne Unique Mixproof HT constitue une solution de pointe en l'absence de pression de NEP ou de débit depuis le côté de la cuve, pour nettoyer le siège et le clapet. Cette vanne est auto-nettoyable, grâce à deux buses de Nettoyage En Place (NEP). La première buse est spécifiquement conçue pour le nettoyage du clapet. Cette buse à double action projette la solution de nettoyage à travers le raccordement de la cuve, garantissant le nettoyage complet des surfaces en contact avec le siège ainsi que la zone cachée de l'orifice de la cuve.

La deuxième est une buse de NEP rotative intégrée dans l'unité pour un nettoyage optimal de la chambre de fuite. La conception du corps de vanne le rend adaptée pour un soudage direct sur la cuve ou pour le connecter via un raccord Tri-clamp.

Les modèles 4” et 6” se caractérisent par une ouverture de 45 mm qui permet le passage de très grosses particules ou un traitement efficace des liquides très visqueux.

Options

    • Version 3-A disponible sur demande
    • Joints en contact avec le produit en HNBR, NBR ou FPM
    • Nez mâles ou férules clamp suivant le standard requis
    • Commande et indication : ThinkTop ou ThinkTop Basic
    • Unité d'indication de position latérale pour le clapet supérieur
