Prise d’échantillon SB Micro

Widely used within the brewery, food, dairy and beverage industries, the Alfa Laval SB Micro Sample Port enables representative aseptic and microbiological samples to be taken in small volumes from tanks and pipework.

sb micro sample port left side 640x360

Aseptic sampling for microbiological control

To help ensure food and beverage safety, the sample port features a straightforward hygienic design with minimal components makes collecting samples mid-stream easy, convenient and accurate.

Versatile mounting

Direct mounting on the tank wall, pipe wall, or extruded pipe ends in either a vertical and horizontal position makes the port versatile and suitable for a broad range of applications and provides the flexibility needed to meet your sampling requirements.

Easy to clean

Hygienic design ensures optimum hygiene for representative sampling. When the port is located on the tank wall or pipe wall, the plug end that is flush with the wall is automatically cleaned during the routine Cleaning-in-Place (CIP) cycle. To minimize the risk of contamination, it is easy to sterilize the rest of the plug with alcohol before sampling.

Avantages du produit

  • Conception simple et hygiénique
  • Hygiène supérieure
  • Taille compacte

Catalogue produits

Dernière version en ligne du catalogue "A portée de main"

Accédez à la version française

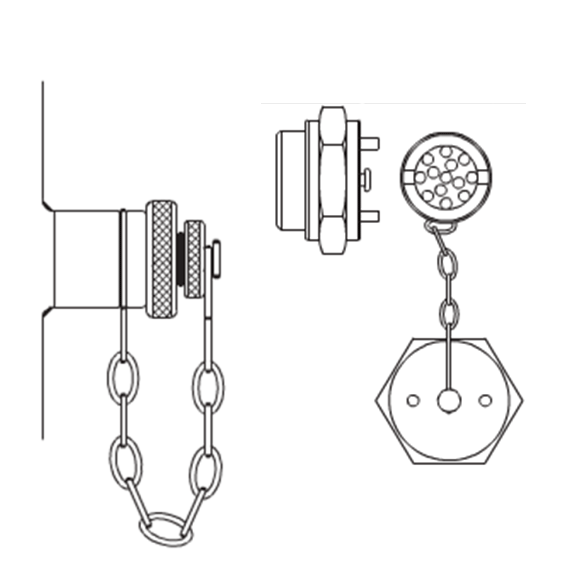

Fonctionnement

Construction

L'orifice d'échantillonnage se compose d'un boîtier au format douille à souder directement à la paroi de la cuve ou à la tuyauterie, d'un bouchon en caoutchouc positionné à l'aide d'une vis de pression, d'un joint torique, d'une chaine et d'un bouchon de fermeture. Ces différents types de douilles sont montés :

  • Douille, Type T, soudée dans un trou de 25 mm de diamètre dans une paroi de la cuve
  • Douille, Type P, soudée sur une paroi de tube et où un trou de 8 mm est ensuite percé
  • Douille, Type PC, pouvant être soudée sur les extrémités de tube extrudées égales à 1” ainsi que DN25

Principe de fonctionnement

Pour prélever un échantillon, il suffit de dévisser le bouchon de fermeture et d'insérer une aiguille hypodermique de 1 mm dans le bouchon en caoutchouc.
