Safety valve

The Alfa Laval Safety Valve protects your equipment, your environment, and the health and safety of your workers. This safety device is designed to open and relieve excess pressure from vessels or equipment and then reclose and prevent the further release of fluid when the system returns to normal.

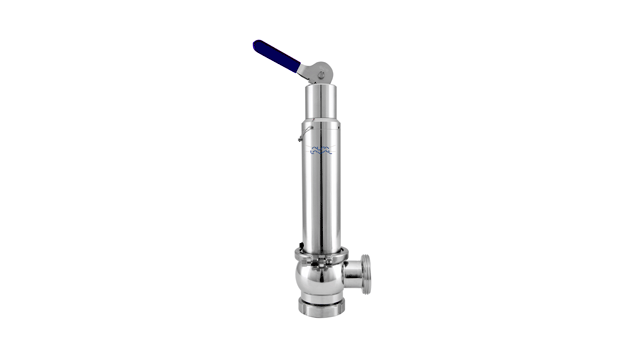

safety valve 640x360

Relieve excess pressure

Pressure can build inside vessels or systems due to blocked discharge, thermal expansion, chemical reactions, or a combination of these events. The Alfa Laval Safety Valve is designed to flexibly relieve excess pressure from vessels or equipment at all times and under any circumstances. As the last and vital component in accident prevention, a high-quality, hygienic safety valve is an essential part of your operations.

Get the perfect fit

Depending on the causes of excess pressure, a different mass or volume flow may need to be discharged. With this type of variable flow, a perfectly fitted safety valve is essential. The Alfa Laval Safety Valve comes in sizes from DN25 to DN100 with a spring-loaded set pressure range between 0.2 and 12.0 bar depending on the size of the valve.

Reliable protection

 In a potentially dangerous situation, the Alfa Laval Safety Valve is designed to open at a predetermined set pressure. The compressed spring force, which keeps the valve closed below the set pressure, is forced open when pressure builds up at the inlet of the safety valve. As these forces balance out, the valve will discharge and decrease pressure, ultimately reclosing as the system returns to normal.

Soupape de sécurité

  • Protection dédiée. La soupape de sécurité Alfa Laval offre une protection fiable contre les accidents coûteux et dévastateurs.
  • Homologué PED. Étalonnée au point de consigne de pression souhaité, scellée et livrée avec un certificat PED correspondant.
  • Conception hygiénique. Conçue pour éliminer les fuites et les débordements insalubres pendant et après un pic de pression.

Catalogue produits

Dernière version en ligne du catalogue "A portée de main"

Accédez à la version française

Fonctionnement

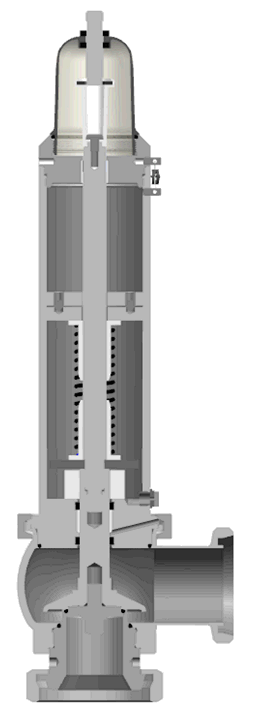

Construction

La soupape de sécurité Alfa Laval existe dans des tailles allant de DN25 à DN100 avec des pressions de consigne contraintes par ressort comprises entre 0,2 et 12,0 bars. La vanne peut être à commande pneumatique ou manuelle. La soupape de sécurité Alfa Laval est étalonnée au point de consigne de pression souhaité, scellée et livrée avec un certificat PED correspondant.

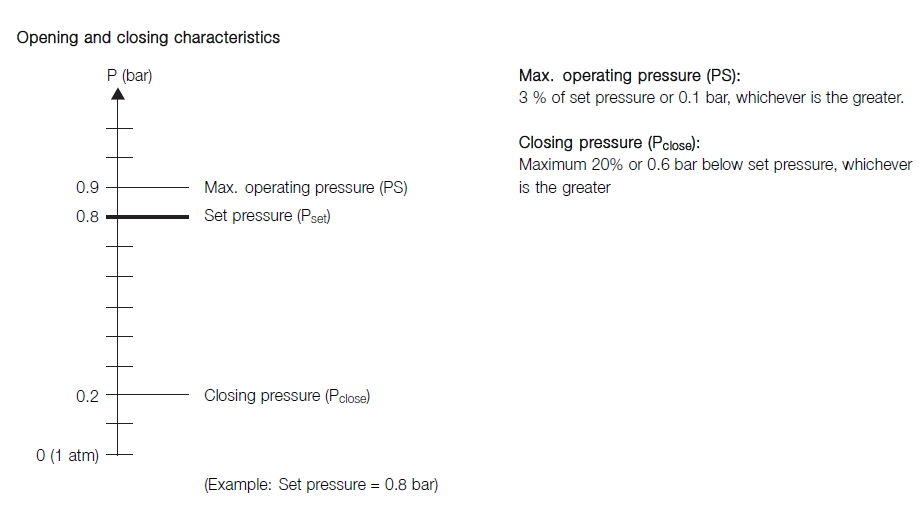

Principe de fonctionnement

La force de fermeture de la soupape de sécurité Alfa Laval est appliquée par un ressort comprimé avec une pression de consigne supérieure à la pression de service.

Dans une situation potentiellement dangereuse, la soupape s'ouvre à la pression de consigne prédéterminée. La force du ressort agit dans le sens de la fermeture et la force créée par la pression à l'entrée de la soupape de sécurité agit dans le sens de l'ouverture. À un certain point, ces forces seront équilibrées et la soupape réalisera une décharge initiale pour libérer la pression.
