PureBilge

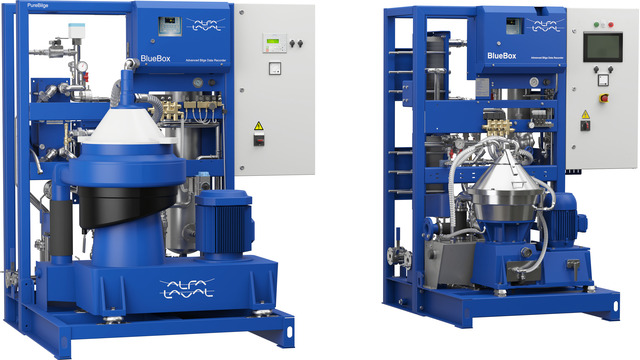

PureBilge is a fully automated centrifugal oily water separation system that cleans oily water onboard vessels at sea. By effectively removing marine oil pollution, it makes oily water safe for discharge overboard.

oil cleaning system

This reliable single-stage high-speed centrifugal oily water separation (OWS) system effectively cleans large oily water volumes at sea as well as ashore without the use of chemicals, adsorption filter or membranes.

Cleaning efficiency

PureBilge, a high-speed centrifugal oily water separator generally achieves an oil-in-water content of less than 5 ppm. Performance has been proven under real-life operating conditions which are far tougher condition than IMO test requirements. In addition, PureBilge is unaffected by sea heave, oil shocks or high solids loading.

Superior separation performance

PureBilge features a patented XLrator disc inlet, which gently accelerates the oily water as it enters the separator bowl. This prevents the splitting of oil droplets and the formation of additional emulsions, which gives PureBilge a substantial edge over other centrifugal oily water separation systems.

Certified and cost-effective

Certified according to IMO resolutions, MEPC.107 (49) and US Coast Guard document 46 CFR 106.50, PureBilge is designed for unmanned 24/7 operation.

Certified in accordance with IMO regulations, MEPC.107 (49) and US Coast Guard document 46 CFR 106.50, PureBilge is designed for unmanned 24/7 operation.

Man-hours are not required for operation or supervision. Also, there is no reject to pump ashore and no need to transport land wastes such as filter elements, coalescence elements, active carbon, or flocculation deposits. This contributes to reduced operating costs.

Easy to install in any engine room

Designed for plug-and-play installation, PureBilge is a compact and factory-tested oily water separator module that is easy to install in any engine room. Continuous operation means that there is no need for large oily water holding tanks, which frees up space and increases payload capacity.

Fully automated monitoring and control

The new EPC 60 Bilge process controller is an easy-to operate, computer-based Alfa Laval process controller. It facilitates advanced fully automated monitoring and control of PureBilge functions by displaying in clear text process parameters, alarms and other data.

PureBilge options

PureBilge oily water separator includes a broad range of options that further simplify installation and maintenance. Choose the optional equipment that suits your requirements and the existing conditions on board:

  • 5 ppm certificate
  • Heat recovery
  • Safety box
  • Flow meter
  • Sludge removal kit
  • CIP unit
  • Chemical dosing unit
  • Automatic self-cleaning filter
  • Remote control

PureBilge separation capacities

PureBilge is available in two standard versions:

  • PureBilge 2515: 2 500 l/h, 15 ppm
  • PureBilge 2505: 2 500 l/h, 5 ppm
  • PureBilge 5015: 5 000 l/h, 15 ppm
  • PureBilge 5005: 5 000 l/h, 5 ppm

Fonctionnement

Fonctionnement

Le séparateur d'eau de cale PureBilge est un système tout-en-un entièrement automatique avec pompe, réchauffeur et épurateur, avec un contrôle et une surveillance complète du processus. Il comprend un séparateur centrifuge BWPX 307, une armoire de commande avec contrôleur EPC60 et un module de pompage.

Principe de fonctionnement

Une pompe d'alimentation, pilotée en variation de fréquence, dirige l'eau huileuse dans le système PureBilge. Après avoir traversé une crépine qui piège les grosses particules, le fluide passe à travers un échangeur de chaleur qui élève sa température au niveau requis pour une efficacité de séparation optimale (généralement 60-70°C).

Une vanne trois voies dirige ensuite le fluide vers l'étage de séparation si toutes les conditions de processus, telles que la température de fluide, la pression d'alimentation et la vitesse du séparateur, se situent dans les valeurs prédéfinies. Si une condition de processus n'est pas remplie, la vanne fait recirculer le fluide vers le réservoir de décantation.

Le dispositif d'entrée à flux laminaire breveté XLrator accélère progressivement l'eau huileuse dans le bol du séparateur avec un minimum de cisaillement et l’émulsion. C’est la clé des performances supérieures de PureBilge par rapport aux autres systèmes basés sur la séparation centrifuge.

PureBilge XLrator

Le cœur du séparateur centrifuge est un empilement d’assiettes. Cette pile d’assiettes tourne à une vitesse de 8 000 tr/min, générant avec une force gravitationnelle de 6 000 G. L'huile et les émulsions sont séparées de la phase aqueuse et évacuées en continu par la sortie d'huile. Les solides accumulés à la périphérie du bol du séparateur sont déchargés par intermittence à des intervalles prédéfinis et sont dirigés vers un réservoir de collecte pour des boues.

Une pompe à eau intégrée, évacue en continu la phase aqueuse nettoyée via la sortie « overboard ». La qualité de cette sortie est surveillée en permanence grâce à un échantillonnage isocinétique intégré. Si la teneur en huile est inférieure à la limite d’alarme prédéfinie, qui peut être réglée de zéro à 15 ppm, l’eau peut être rejetée directement à la mer ou dans un réservoir d’eau « propre » pour être déchargée ultérieurement. Si la teneur en huile dépasse la limite en ppm, l'effluent est renvoyé pour retraitement.
