ClipLine

Alfa Laval ClipLine range is used in the same hygienic applications as the FontLine range, but ClipLine is used for smaller duties. ClipLine and FrontLine are premium ranges of heat exchangers used in dairy, food, beverage and other hygienic applications requiring gentle product treatment, long operating times or superior cleanability.

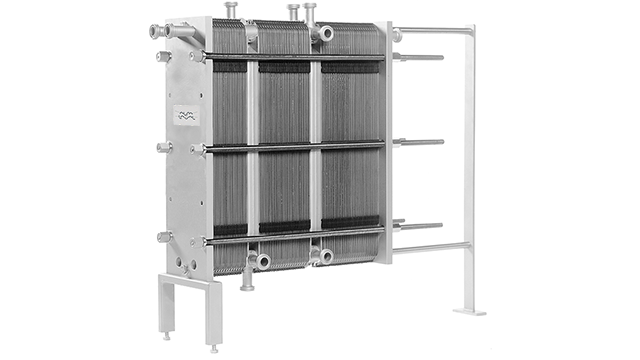

clipline left side 640x360

Efficient design

Alfa Laval ClipLine has a flexible design with tailor-made plates for demanding hygienic applications. It is particularly useful for small duties or tests in small-scale laboratory rigs. The plate pattern and the pressing depth are designed for gentle, uniform heat transfer for sensitive dairy, food and beverage products. The glue-free gaskets are made with FDA-compliant materials which are easy to maintain and have a long service life.

The frame is available for multi-section applications and is easy to disassemble for inspection, cleaning, and service. The connection plate corners are interchangeable and the heat transfer plates can easily be added or removed. This makes the ClipLine quick and easy to modify in the event that process conditions change.



Interchangeable corner

Plate for hygienic needs

ClipLine is equipped with the Clip plate, which is designed for sensitive hygienic applications and uncompromising cleanliness.

  • Clip plate has a chevron plate pattern designed for hygienic conditions. The entry points, the distribution area, and the shape and depth of the pressed plate pattern allow for optimal performance.

ClipLine’s plate pattern and pressing depth are designed for gentle, uniform heat treatment of sensitive dairy, food, and beverage products. Examples of application uses are:

  • Pasteurization of yoghurt and ice cream
  • Pasteurization of cloudy fruit juice concentrate
  • Heating and cooling of products with low viscosity

Alfa Laval BaseLine is recommended for less demanding hygienic applications.

Peace of mind

Alfa Laval global service network is never far away.

Avantages échangeurs Alfa Laval ClipLine

  • Sécurité hygiénique supérieure
  • Traitement en douceur des produits sensibles
  • Propreté sans compromis
  • Configuration flexible
  • Accès au réseau de services mondial Alfa Laval.

Catalogue produits

Dernière version en ligne du catalogue "A portée de main"

Accédez à la version française

Échangeur thermique à plaques et joints hygiénique multi-sections

Fonctionnement

La surface d’échange thermique d’un échangeur de chaleur à plaques et joints Alfa Laval comprend une série de plaques corruguées, assemblées entre le bâti fixe et le bâti mobile, ce qui maintient la pression théorique. L’étanchéité entre les plaques est assurée par des joints. Pour obtenir les meilleures performances thermiques et un faible pincement de température, les fluides s’écoulent normalement à contre-courant dans l’échangeur de chaleur.

L'échangeur thermique Alfa Laval ClipLine est proposé avec plusieurs profondeurs d’empreinte, différents angles de chevrons et différentes formes de corrugations qui sont conçus et sélectionnés avec soin pour obtenir des performances optimales. Grâce à la zone de distribution à pressage « chocolat », les fluides sont distribués de manière homogène sur l’ensemble de la plaque. La surface de transfert thermique est donc utilisée en totalité, ce qui évite les zones stagnantes pouvant favoriser l’encrassement.

De fortes turbulences entre les plaques entraînent un meilleur transfert thermique, accompagné cependant d’une perte de charge. Nos spécialistes de l’ingénierie thermique vous aideront à concevoir et sélectionner le modèle et la configuration qui conviennent aux besoins de votre application, tout en fournissant des performances thermiques maximales et en réduisant la perte de charge.

Échangeur thermique à plaques et joints hygiénique liquide/liquide Alfa Laval

Échangeur thermique à plaques et joints multi-sections pasteurisateur Alfa Laval
