Alfa Laval - AXP

AXP

Alfa Laval AXP X-treme pressure line is specifically developed to work in air conditioning, CO₂ and other refrigerant applications, where the pressure requirements are extremely high.

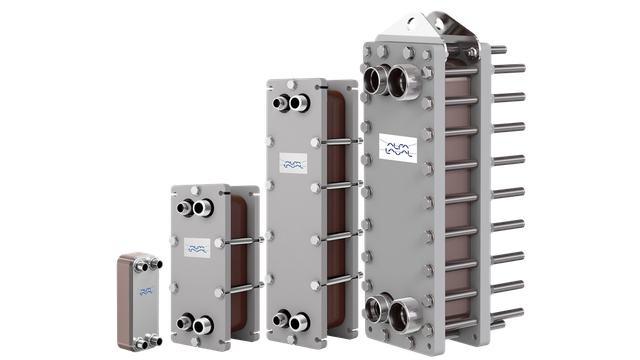

heat transfer brazed plate heat exchangers axp 640x360

The capacity range stretches from 2 to 300 kW and maximum PED approval pressure of 167 bar at 90° C and maximum UL approval of 2233 psi at 400° F. The Alfa Laval AXP X-treme pressure line is suitable to cover heat recovery duties, gas cooling, condensing, sub-cooling and suction gas heating.

Applications

  • CO₂ hot water heat pumps
  • CO₂ supermarket chiller installations
  • Commercial air conditioning systems

Alfa Laval AXP X-treme pressure line is specifically designed for R744/CO₂ as refrigerant in subcritical and transcritical applications, but can also be used for other fluids requiring high pressures.

Caractéristiques et avantages

  • Design compact, haute qualité et facilité d'installation
  • Hautes pressions jusqu'à 167 bar et 2233 psi
  • Large gamme de modèles haute pression avec une puissance de 2 à 300 kW
  • Bon rapport prix/efficacité: gain de place due à la compacité des échangeurs à plaques brasées en comparaison des échangeurs tubulaires
  • Réaction rapide aux changements de températures due à un faible volume de rétention et à une faible charge en réfrigérant
  • Des conceptions optimisées pour chaque tâche avec des possibilités de personalisation en fonction des besoins clients
  • Codes de récipients sous pression largement reconnus disponibles en standard
  • Every brazed plate heat exchanger is pressure and leak tested before delivery, ensuring top quality products

Fonctionnement

Matériaux

Dans les échangeurs de chaleur à plaques brasées, les surfaces utilisées pour fournir l’échange thermique d’un fluide à l’autre sont des plaques corruguées fines en acier inoxydable AISI 316, qui sont empilées les unes au-dessus des autres. Une brasure cuivre réalisée sur le contour des plaques maintient les deux fluides à l'intérieur du paquet de plaques. L’échangeur de chaleur à plaques brasées ainsi produit, contrairement aux modèles traditionnels, est uniquement composé de surfaces qui contribuent activement au transfert de chaleur, ce qui entraîne des augmentations significatives du rendement global.

Conception

Les canaux formés entre les plaques et les piquages sont disposés de façon à ce que les fluides s'écoulent par les canaux alternativement, toujours à contre-courant, pour obtenir l'échange de chaleur le plus efficace.

Les points de contact entre les plaques sont également brasés afin de supporter les hautes pressions et des températures élevées. Les pics de pression et les variations rapides de température provoquent des contraintes physiques considérables sur les matériaux, et la recherche Alfa Laval s’est concentrée sur les détails de ces phénomènes afin de s’assurer que les modèles sont extrêmement résistants et offrent une longue durée de vie.
