AlfaNova AQ
Les échangeurs fusionnés AlfaNova AQ sont destinés aux applications de génie climatique. La gamme est certifiée AHRI® selon la certification des échangeurs liquide/liquide afin d'assurer les performances thermiques. La certification vérifie que l’échangeur se comporte conformément aux calculs publiés par le fabricant. Ces échangeurs sont utilisés dans des applications telles que le chauffage et le refroidissement urbains, le chauffage de l'eau chaude sanitaire et les systèmes de free cooling.
La norme AHRI 400 conçue par l'Air conditioning, Heating and Refrigeration Institute est une vérification indépendante des performances thermiques par une tierce partie. Par son programme de certification et ses normes, l'AHRI vise à aider les clients finaux à économiser l’énergie, améliorer leur productivité et assurer un meilleur environnement.
« AHRI Certified™ » constitue la marque de confiance pour une garantie de performances pour les équipements de chauffage, ventilation, climatisation et réfrigération commerciale. Les produits auxquels ce label est attribué subissent une évaluation annuelle rigoureuse, indépendante, destinée à assurer qu'ils se comportent conformément aux données publiées par les fabricants. La certification HVACR des équipements et performances des composants permet aux clients de comparer les produits sur la base de chiffres de performances vérifiés par un organisme indépendant. Pour trouver les produits certifiés AHRI™, rendez-vous sur le répertoire AHRI.
Procédures et avantages de la certification AHRI
Pour certifier un produit aux normes AHRI, le fabricant soumet des spécifications et des données de performances à cet organisme en vue de l'évaluation des performances et une certification potentielle.
Une fois les échangeurs certifiés, les acheteurs et utilisateurs peuvent être assurés que :
- L'échangeur de chaleur se comportera conformément aux calculs publiés par le fabicant
- Les performances peuvent être facilement comparées en fonction d'un application spécifique.
Les échangeurs de chaleur à plaques fusionnées AlfaNova AQ sont entièrement fabriqués en acier inoxydable et leurs composants sont fusionnés à l'aide d'une innovation technologique majeure brevetée par Alfa Laval. Celle-ci procure des niveaux d'hygiène et de résistance à la corrosion inégalés par les autres échangeurs de chaleur à plaques brasées. Elle permet également l'utilisation pratique d'échangeurs de chaleur à plaques en acier inoxydable dans les installations qui sont habituellement réservées aux échangeurs semi-soudées et soudées.
La résistance à la corrosion de l’échangeur Alfa Laval AlfaNova AQ explique son succès dans les installations de chauffage urbain qui fonctionnent avec de l'eau corrosive. Grâce à leurs canaux de transfert thermique hygiéniques et à leur résistance mécanique, les échangeurs Alfa Laval AlfaNova sont également idéales pour les applications qui accordent une importance primordiale à l'hygiène, comme les groupes frigorifiques refroidis par eau et les systèmes de chauffage fonctionnant à l'eau chaude sanitaire.
Rentable pour tous
Utilisateurs finaux
- Réduisez considérablement les coûts d’exploitation sur la durée de vie en assurant un meilleur rendement thermique du système
- Donnez une valeur réelle à votre investissement en réduisant les coûts des essais sur site et les marges de performances supplémentaires sur les composants.
Bureaux d'études
- Permettez la conception d'un système dans lequel tous les principaux composants bénéficient d'une certification indépendante des performances
- Assurez que les objectifs de consommation électrique et de régulation d'ambiance peuvent être atteints
- Donnez une base vérifiable du calcul de sélection de l'échangeur de chaleur
- Protégez le propriétaire contre les problèmes de performances lors de la mise en service et après installation.
Vendeurs
- Assurez que tous les échangeurs de chaleur à plaques certifiés inclus dans les contrats fourniront les performances thermiques stipulées
- Réduisez la durée de dépannage lors de la mise en service et lors des opérations ultérieures.
Le programme de certification des performances de produits conçu par l'AHRI (Product Performance Certification Programme) est un programme volontaire, géré et piloté par l'AHRI, qui assure que les différents types d’équipements de chauffage, ventilation, climatisation, réfrigération et production d'eau chaude sanitaire se comportent conformément aux caractéristiques publiées par les fabricants.
Les équipements certifiés par le programme de certification des performances AHRI sont testés en permanence, selon les instructions de l'AHRI, par un laboratoire tiers indépendant sous contrat avec l'AHRI, afin de déterminer la capacité du produit à se conformer à une ou plusieurs normes de classification ou spécifications de produits.
Fonctionnement
La technologie du transfert thermique implique le rapprochement de deux fluides à des températures différentes pour que l'un chauffe ou refroidisse l'autre.
Conception
Les échangeurs à plaques Alfa Laval AlfaNova sont composées de fines plaques corruguées d’acier inoxydable, d’un bâti et d’une plaque de pression. Les plaques sont assemblées via la technologie AlfaFusion, une méthode unique et brevetée d’assemblage ou de « fusion » des plaques en acier inoxydable avec un apport complémentaire d’acier inoxydable et non de cuivre.
La méthode d’assemblage AlfaFusion étanchéifie et maintient les plaques ensemble aux points de contact, ce qui assure une efficacité du transfert thermique et une résistance à la pression optimales. La conception de la plaque garantit la durée de vie la plus longue possible. L’assemblage ou la « fusion » des plaques d’acier inoxydable ensemble élimine le recours aux joints d’étanchéité et à des plaques de bâti épaisses.

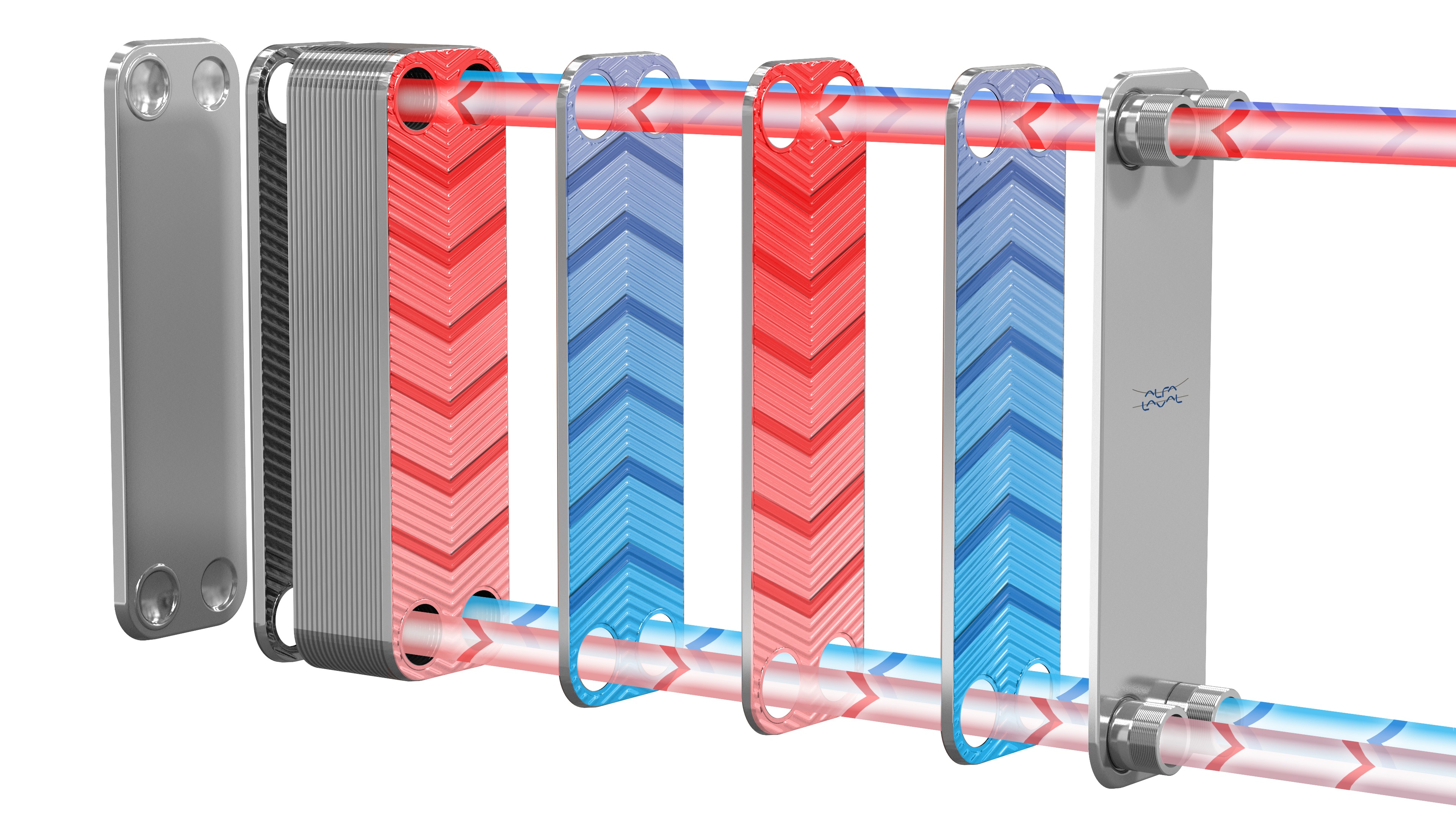

Principe de fonctionnement
Des canaux pour les fluides sont formés entre les plaques. Les deux fluides coulent dans les canaux alternativement à contre-courant, afin d'obtenir l'échange de chaleur le plus efficace. Le transfert d'énergie thermique d'un fluide à l'autre intervient sur la surface large. La corrugation des plaques est spécialement conçue pour induire des turbulences maximales et une distribution homogène des deux flux de fluides, afin que le transfert thermique soit aussi efficace que possible.
Matériaux
Les échangeurs à plaques fusionnées Alfa Laval AlfaNova sont uniquement consistés d’acier inoxydable AISI 316.
Nettoyage
Les turbulences qui se produisent à l'intérieur de l'échangeur de chaleur ont un effet autonettoyant. Si un nettoyage s'avère quand même nécessaire, vous pouvez vous informer sur nos solutions de nettoyage en place (Nettoyage En Place).
